Assaigs de Mitja Tensió segons IEC 60.502-2, UNE-EN 60881 i HD 605

Els cables de Mitja Tensió són adequats per al transport d’energia en instal · lacions industrials, Infraestructures, Xarxes de Distribució, etc.

Per garantir la qualitat dels cables de Mitja Tensió és convenient realitzar una sèrie d’assaigs. Els principals mètodes d’assaig de Mitja Tensió estan definits en les normes IEC 60502-2, UNE-EN 60881 i HD 605.

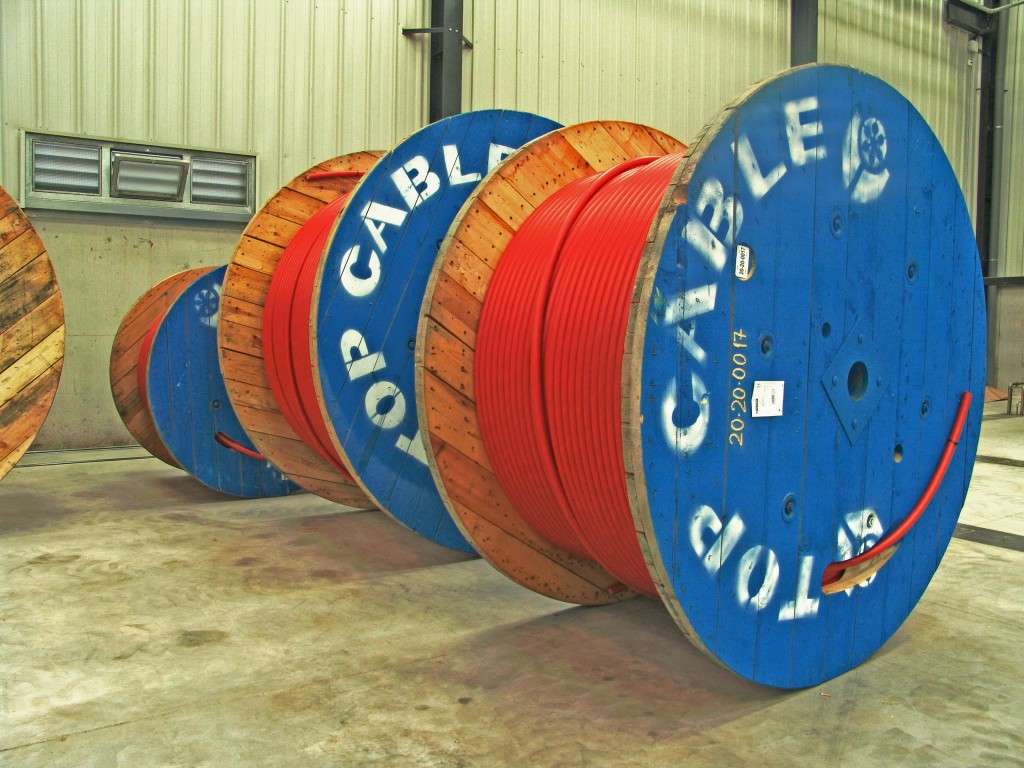

Top Cable fabrica cables de Mitja Tensió, tant en coure com en alumini, sotmetent-los a exhaustius assajos per garantir la qualitat de la seva gamma X-VOLT i verificar el seu correcte funcionament. Aquests controls es realitzen a la recepció de les matèries primeres, en el procés de producció i un cop acabat el cable.

Els principals mètodes d’assaig estan definits en les normes UNE-EN 60881 i HD 605. Les prescripcions estan definides en les normes constructives dels cables (per a cables de Mitja Tensió, són les IEC 60.502-2 i HD 620).

ASSAJOS NO ELÈCTRICS

Els principals assajos no elèctrics es refereixen a les propietats mecàniques i tèrmiques dels polímers, les dimensions de cada component i les propietats enfront del foc.

Una llista no exhaustiva d’aquests assajos és la següent:

– Càrrega de trencament i elongació d’aïllament i cobertes. – Assaig d’abrasió de la coberta. – Pelabilidad de la semiconductora externa. – Gruix d’aïllament, semiconductores i coberta. – Envelliment tèrmic d’aïllament i coberta. – Allargament en calent de l’aïllament i semiconductora externa. – Pressió de la coberta a temperatura elevada. – No propagació de la flama. – No propagació de l’incendi. – Despreniment de gasos àcids. – Mesura de la densitat de fums. – Resistència a l’esquinçament de la coberta. – Obturació longitudinal (simple o doble obturació). – Compatibilitat dels constituents. – Compatibilitat. – Ozó. – Assaig de corrosió.

ASSAJOS ELÈCTRICS

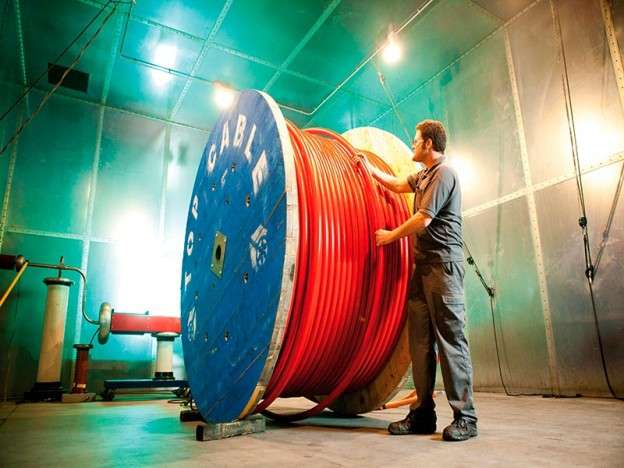

La finalitat d’aquests assajos és garantir la fiabilitat a llarg termini del cable en servei. Els més importants són els assaigs de rutina, que es realitzen sobre totes les peces de cable acabat.

Una llista no exhaustiva és la següent: – Resistència elèctrica del conductor (rutina). – Assaig d’alta tensió (rutina). – Mesura de les descàrregues parcials (rutina). – Assaig dielèctric de la coberta (rutina). – Resistivitat de l’aïllament. – Mesura de la tangent Delta de l’aïllament. – Resistivitat de les semiconductores. – Assaig harmonitzat de llarga durada (2 anys). – Assaig de cicles tèrmics seguit de descàrregues parcials. – Obturació longitudinal / radial de pantalla i / o conductor. – Doblats seguits de descàrregues parcials.

TENSIONS D’ASSAIG

Les taula mostra les tensions d’assaig que han de suportar els cables en funció de la seva tensió assignada.
