Câble coaxial pour la télévision et la CCTV : un guide essentiel pour les distributeurs et les professionnels

Chez Top Cable, nous proposons à nos clients une gamme complète de câble coaxial pour la réception et la distribution de signaux de télévision numérique terrestre, analogique par satellite et numérique.

QU’EST-CE QU’UN CÂBLE COAXIAL ?

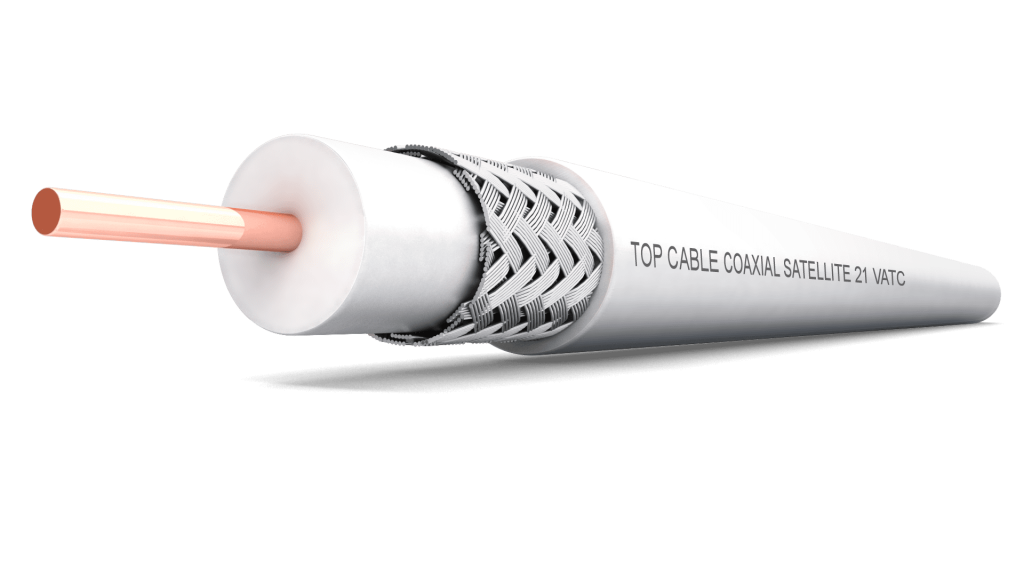

Un câble coaxial est constitué d’une âme en fil de cuivre entourée d’un isolant, d’un blindage en tresse de cuivre et d’une gaine de protection. L’âme transporte les signaux électroniques qui constituent l’information. Une couche isolante diélectrique entoure l’âme et la sépare du blindage. Le blindage en tresse de cuivre agit comme une masse et protège l’âme du bruit électrique. L’âme et le blindage doivent être séparés l’un de l’autre. C’est très important car s’ils se touchent, un court-circuit se produit.

QUE SIGNIFIE LA CATÉGORIE VATC SUR UN CÂBLE COAXIAL ?

La signification de l’acronyme VATC est « Cable Attenuation Value » (valeur d’atténuation du câble). L’atténuation est une diminution de la puissance de transmission du signal fournie par le câble entre une source de connexion et la destination du câble. Elle se mesure en décibels et influence directement le courant, la tension et la puissance du signal. Plus l’atténuation est élevée, plus la qualité du signal transmis est faible.

Les câbles TV coaxiaux peuvent avoir une CVAE de catégorie 17, 19 ou 21. Cela signifie que pour 100 mètres de longueur de câble, 17, 19 ou 21 décibels de signal sont perdus. Si le câble a un blindage plus important, la valeur d’atténuation du câble sera plus faible.

QUELLES SONT LES SPÉCIFICATIONS À PRENDRE EN COMPTE LORS DU CHOIX D’UN CÂBLE COAXIAL POUR LA TÉLÉVISION ?

Si vous souhaitez connecter votre télévision à un lecteur tel qu’un ordinateur, une console de jeux vidéo, un appareil TNT, un circuit fermé de télévision (CCTV) ou autre, vous aurez besoin d’un câble adapté à chaque cas. Chez Top Cable, nous fabriquons des câbles TV coaxiaux à usage industriel et domestique.

Lors du choix du câble le plus approprié pour une connexion TV, il faut tenir compte de la longueur, de l’utilisation prévue et du blindage du câble. Le blindage génère un signal sans bruit, en préservant le câble des fréquences et des ondes indésirables qui sont transmises par l’air, générant ainsi un signal de la plus haute qualité. Il existe différents types d’écrans, en fonction des besoins de l’installation:

• Simple écran. Les câbles coaxiaux à écran unique sont recommandés pour connecter l’antenne à l’appareil DVB-T ou au téléviseur.
• Double écran. Ils permettent un meilleur blindage du signal et sont recommandés pour le raccordement de l’antenne aux téléviseurs HD. Les câbles coaxiaux fabriqués par Top Cable ont un double blindage..

QUE SIGNIFIE RG SUR UN CÂBLE COAXIAL ?

L’acronyme « RG » peut être interprété comme « Radio Grade » ou « Radio Guide ». Ce terme remonte à l’époque de la Seconde Guerre mondiale, lorsque l’armée a fait un usage intensif des câbles coaxiaux et a élaboré un ensemble de normes pour spécifier les différentes qualités de câbles coaxiaux et leurs applications. Le terme est encore utilisé aujourd’hui, mais les câbles sont régis par la norme MIL-C-17.

Comme nous l’avons souligné précédemment, les câbles coaxiaux peuvent avoir une application domestique et industrielle, en s’adaptant à chaque type d’installation.Il existe une grande variété de câbles coaxiaux, parmi lesquels se distinguent les câbles coaxiaux RG11 (M17/6), RG6 (M17/2) et RG59 (M 17/29).

QUELLES SONT LES DIFFÉRENCES TECHNIQUES ENTRE LES CÂBLES RG-11, RG-6 ET RG-59 ?

Les câbles coaxiaux tels que RG-11 ont une atténuation du signal plus faible que les câbles coaxiaux de plus petit calibre tels que RG-6 ou RG-59. Cette atténuation plus faible leur permet de transmettre des signaux sur de plus longues distances sans affecter la qualité du signal.

COMMENT LES MATÉRIAUX DU CONDUCTEUR ET DE L’ISOLANT AFFECTENT-ILS LA QUALITÉ DU CÂBLE COAXIAL ?

La qualité et l’entretien du câble coaxial ont un impact majeur sur la qualité de la transmission du signal. Voici quelques moyens de vérifier la qualité des câbles coaxiaux.

• Observer l’intégrité de l’isolation.
• Mesure de la consistance de l’isolation des câbles coaxiaux.
• Vérifiez que le câble a été fabriqué par un fournisseur fiable et qu’il est conforme aux normes de qualité et aux certifications internationales.

COMMENT S’EFFECTUE LA MAINTENANCE PRÉVENTIVE DES CÂBLES COAXIAUX INSTALLÉS ?

Comme dans tout type d’installation électrique, afin de minimiser les risques d’accidents, il est conseillé d’effectuer des inspections périodiques des câbles coaxiaux. Il est ainsi possible de détecter tout signe de dommage, d’usure ou de détérioration susceptible d’affecter le fonctionnement optimal du câble. De cette manière, la longévité et la fiabilité de l’installation électrique sont garanties.

Des inspections périodiques permettent d’éviter des réparations ou des remplacements coûteux. Les dommages physiques, tels que les coupures ou les abrasions, ainsi que les signes de dégradation de l’isolation, de l’écran ou de la couverture, tels que les fissures ou la décoloration, sont autant de signes qui doivent être portés à notre attention.

COMMENT CHOISIR UN FOURNISSEUR DE CÂBLE COAXIAL FIABLE ?

Pour choisir un fournisseur de câbles coaxiaux fiable, il est important de s’adresser à un distributeur électrique qui offre toutes les garanties. Veillez à ce que votre fournisseur achète des câbles coaxiaux auprès de fabricants disposant des certificats de qualité RoHS, CE, RPC et AENOR, tels que Top Cable.
