Cable TOPFLEX® H05V-K y H07V-K, cableado de cuadros eléctricos
El cable TOPFLEX® H05V-K y H07V-K es un cable extradeslizante diseñado para conseguir la máxima facilidad de instalación. Es un cable muy flexible que agiliza el trabajo del instalador y minimiza la dificultades que puede presentar un trazado complejo. El cable cumple con las normas de referencia EN 50525-2-31 e IEC 60227-3.

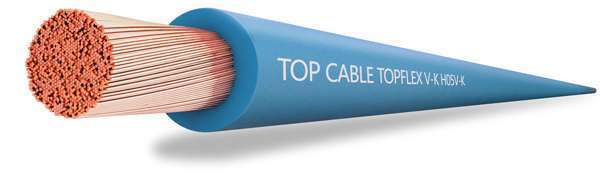

DISEÑO:
1 – Conductor de cobre flexible (clase 5).
2 – Aislamiento PVC flexible extra deslizante tipo TI1.
UN CABLE FLEXIBLE Y EXTRADESLIZANTE
El cable TOPFLEX® H05V-K y H07V-K destaca por su manejabilidad gracias a su flexibilidad y capacidad extradeslizante, convirtiéndose en una de las opciones más valoradas por los profesionales para instalaciones de trazado complejo. En los casos de instalaciones en viviendas es habitual tener que abordar trazados con curvas y de difícil manipulación del cable. Es por este motivo que la facilidad para adaptar el cableado a un recorrido poco uniforme facilitará el proceso de instalación y posterior conexión.
INSTALACIONES DONDE SE ACONSEJA UTILIZAR CABLE TOPFLEX® H05V-K Y H07V-K
El cable TOPFLEX® H05V-K y H07V-K está especialmente diseñado para instalaciones eléctricas domésticas. También pueden ser usados para cableado de equipos, distribuidores, armarios e iluminación. Adicionalmente, se recomienda su uso para instalación en falsos techos. Los cables hasta 1mm2 son especialmente adecuados para señalización y control.
CARACTERÍSTICAS TÉCNICAS DEL CABLE TOPFLEX® H05V-K Y H07V-K
El cable TOPFLEX® H05V-K y H07V-K cuenta con la posibilidad de ser intalado en entubado, y su radio de curvatura es de 5 veces su diámetro exterior. Además, cuenta con las siguientes características:
Temperatura mínima de instal·lación: 5ºC
Temperatura máxima del conductor: 70ºC
No propagación de la llama
OPCIONES DE EMBALAJE DEL CABLE TOPFLEX® H05V-K Y H07V-K

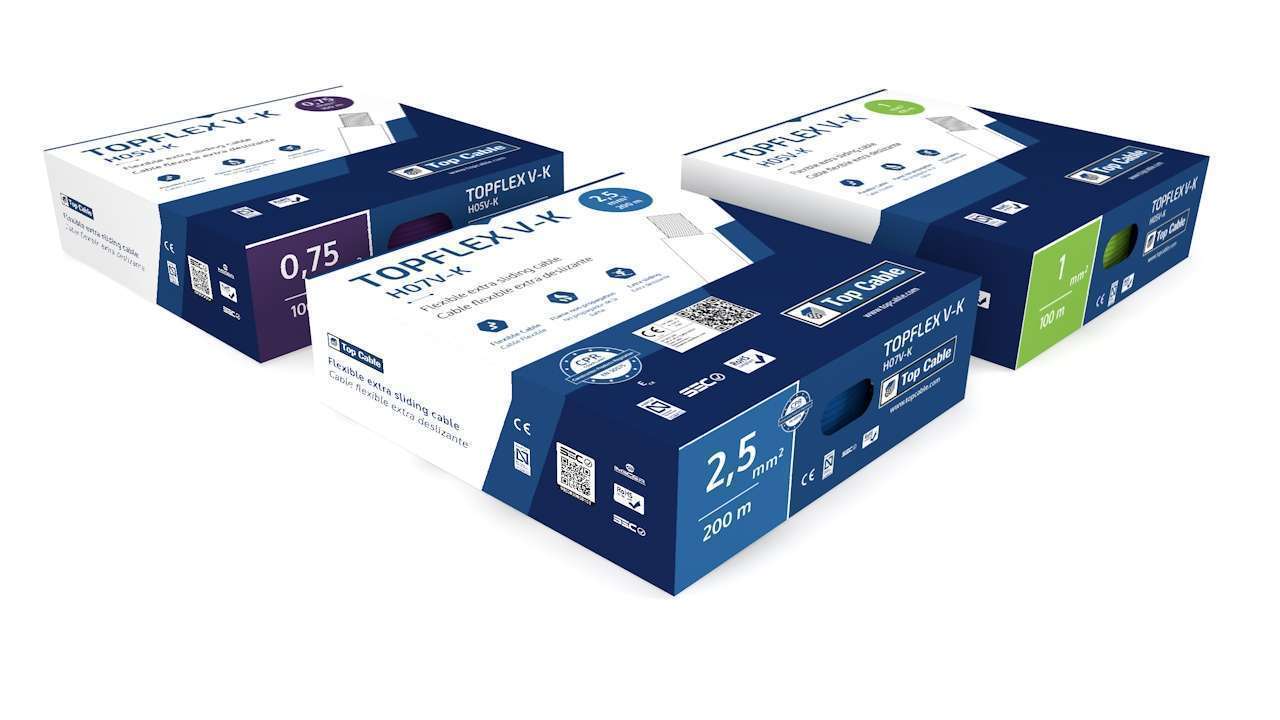

Con el objetivo de adaptarse a los requisitos de los instaladores, el TOPFLEX® se fabrica en un amplio rango de secciones. La sección del cable determina la opción de embalaje con el que se presenta al cliente. Se cuenta con tres opciones de embalaje diferentes. Las secciones más pequeñas (de 0,75mm2 a 6mm2), se suministran en cajas de color de alta resistencia de 100 o 200 metros. Las secciones medianas (de 10mm2 a 35mm2), se reparten en rollos sellados de 100 metros, mientras que las secciones que superan los 35mm2 se suministran en bobinas.
La identificación de los conductores aislados se diferencia por colores. El cable TOPFLEX® H05V-K Y H07V-K está disponible en los siguientes colores: azul, marrón, negro, rojo, amarillo/verde, gris, azul oscuro, blanco, naranja, violeta y rosa. Además, bajo demanda, puede estar disponible en otros colores.
¿DÓNDE COMPRAR EL CABLE TOPFLEX® H05V-K Y H07V-K?
Para comprar este cable flexible y extradeslizante en alguno de estos formatos, consulta aquí nuestras condiciones de venta para distribuidores y mayoristas de material eléctrico. También te podemos poner en contacto con tu distribuidor Top Cable más cercano.
Algunas de las secciones más habituales y con stock inmediato son las siguientes:
| Código de artículo | Cable | Sección del conductor (mm2) |
| 131R000SR100 | TOPFLEX® H05V-K Y H07V-K | 1×0,75 |
| 131M002MR100 | TOPFLEX® H05V-K Y H07V-K | 1×2,5 |
| 131M006.R100 | TOPFLEX® H05V-K Y H07V-K | 1×6 |
| 131M010.R100 | TOPFLEX® H05V-K Y H07V-K | 1×10 |
| 131N025.R100 | TOPFLEX® H05V-K Y H07V-K | 1×25 |
| 131V035.R100 | TOPFLEX® H05V-K Y H07V-K | 1×35 |
| 131V050. | TOPFLEX® H05V-K Y H07V-K | 1×50 |
Si precisas consultar aspectos técnicos adicionales de este cable, como su intensidad máxima admisible o la caída de tensión, contáctanos.
TOPFLEX® H05V-K & H07V-K
Cableado de cuadros eléctricos y uso doméstico
PREGUNTAS FRECUENTES (FAQ) SOBRE EL CABLE TOPFLEX® H05V-K Y H07V-K
¿Qué significan las siglas H05V-K y H07V-K en un cable eléctrico?
Cada cable tiene una designación según norma. Las letras y números hacen referencia a los recubrimientos del cable, a otros revestimientos, a la clase de conductor, a la tensión nominal y a la composición final del cable. En el caso del cable TOPFLEX®, las siglas significan:
H : conforme a una norma armonizada.
05/07: Tensión Nominal. 300/500V en el caso del 05 y 450/750V en caso del 07.
V: Policloruro de vinilo (PVC)
-K: Conductor de cobre electrolítico, clase 5 según IEC 60228.
¿Por qué se recomienda utilizar el cable TOPFLEX® H05V-K y H07V-K para instalaciones domésticas?
Su flexibiilidad y su capacidad extradeslizante lo convierten en un cable idóneo para trazados complejos como los que se pueden encontrar en instalaciones de viviendas.
¿Dónde puedo consultar la especificación técnica del cable TOPFLEX® H05V-K & H07V-K en formato PDF?
Aquí tienes el PDF de la especificación técnica resumida del cable. Si precisas consultar aspectos técnicos adicionales de este cable, como su intensidad máxima admisible o la caída de tensión, contáctanos.
¿Cuál es el precio del cable TOPFLEX® H05V-K & H07V-K?
En Top Cable obtendrás cables de la máxima calidad, con los mejores precios y el mejor servicio para bobinas y rollos de cables eléctricos. Contáctanos.
¿Qué certificaciones cumple el cable TOPFLEX® H05V-K & H07V-K? ¿Cuál es su clasificación CPR?
El cable TOPFLEX® H05V-K & H07V-K se ha diseñado bajo la Norma de referencia EN 50525-2-31 / IEC 60227-3 y cumple con la normativa Europea CPR (Reglamento de Productos de la Construcción). Además, cuenta con la certificación CE, RoHS, AENOR, SEC, y <HAR>.
