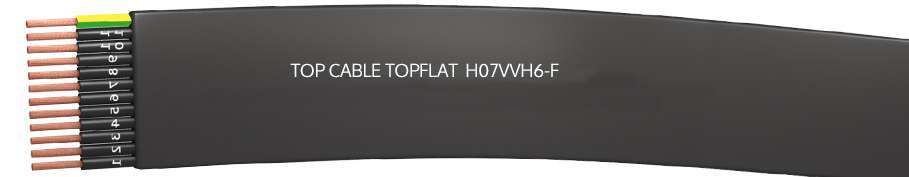

Cable TOPFLAT H07VVH6-F para ascensores y montacargas

El cable TOPFLAT H07VVH6-F ha sido diseñado con los conductores aislados colocados en paralelo en una sola capa, formando u cable plano. Es un cable idóneo para sostener grandes volúmenes y bloques pesado. Puede alcanzar una longitud en suspensión de hasta 35 metros, mientras que su velocidad de desplazamiento puede llegar a los 1,6 m/s. Para su óptimo funcionamiento no es aconsejable su instalación en capas superpuestas.

Es un cable que destaca por su resistencia, flexibilidad, su capacidad para minimizar los efectos de las vibraciones y que ofrece un buen rendimiento a baja temperatura.

Ficha técnica

Contacta

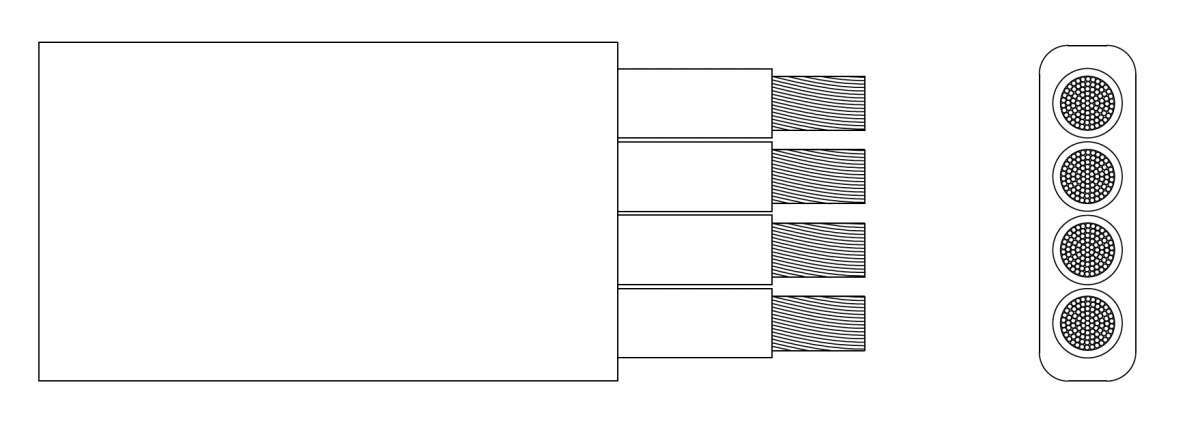

DISEÑO:

1 – Conductor de cobre flexible (clase 5).

2 – Aislamiento PVC flexible tipo TI2.

3 – Cubierta con hilo de desgarro para facilitar el pelado.

RADIO DE CURVATURA MENOR

Es un cable plano, una peculiaridad que podría perjudicar a su capacidad de curvatura en comparación con los cables redondos. A pesar que el radio de curvatura puede ser inferior a un cable de goma redondo, las prestaciones que ofrece son elevadas. Más concretamente, su radio de curvatura en poleas llega hasta 20 ± 10ºC. En este sentido, en su aplicación en grúas o desviada por poleas ofrece una capacidad 10 veces la versión más pequeña, mientras que en movimiento libre se reduce a 5 veces su versión más pequeña.

Esta capacidad permite usar el cable por trazados curvados sin perder capacidad eléctrica en ningún momento. Así, en el momento de la instalación, se consigue optimizar tiempo de mano de obra. Además, también se reducen los metros de cable necesarios para la instalación, por lo que el coste del proyecto se minimiza.

NORMAS Y CERTIFICADOS DE CALIDAD

El cable TOPFLAT H07VVH6-F ha sido diseñado a partir de las normas de referencia HD 359, UNE-EN 50214 y IEC 60277-6. Este cable dispone de los siguientes certificados de calidad: CE, RoHS, HAR y AENOR.

Se trata de un cable fabricado por Top Cable a partir de un conductor de cobre electrolítico de clase 5 flexible, con aislamiento de PVC flexible y cubierta de PVC flexible de color negro.

PRINCIPALES CARACTERÍSTICAS

• No propagador de la llama según UNE-EN 60332-1 / IEC 60332-1.
• Temperatura máxima de conductor: 70ºC.
• Temperatura máxima de cortocircuito: 160ºC (máxima 5 s).
• Temperatura mínima de servicio: 0ºC (servicio móvil).
• Presencia de agua: AD5 (chorros de agua).

¿CUÁNDO SE ACONSEJA UTILIZAR CABLE TOPFLAT H07VVH6-F?

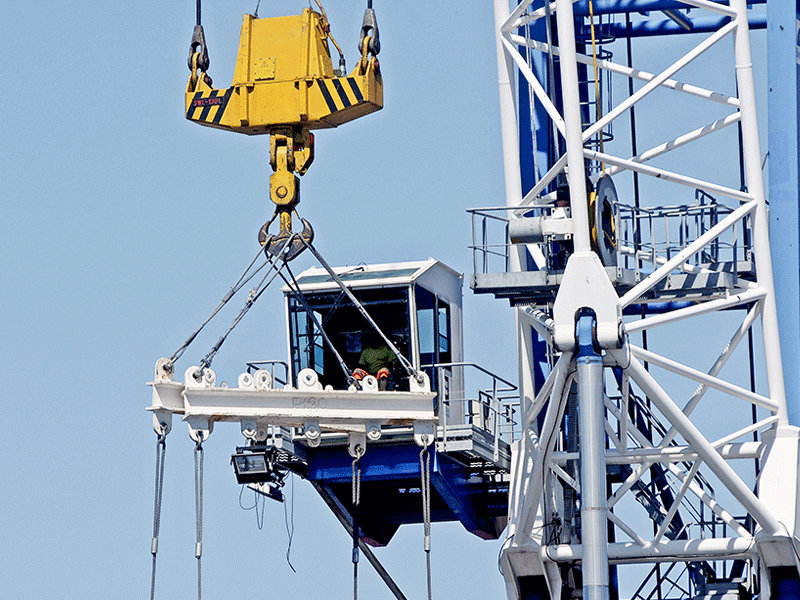

Está diseñado para uso industrial, servicio móvil o puentes grúas, ascensores, elevadores o transportadores. Su aplicación es válida en todo tipo de edificio en el que se precise de la instalación de un elevador o bien para maquinaria destinada a la movilización de material de grandes dimensiones. Es un cable diseñado para elevar pesos pesados con absoluta seguridad.

¿DÓNDE COMPRAR EL CABLE TOPFLAT H07VVH6-F?

Para comprar cable TOPFLAT H07VVH6-F, consulta aquí nuestras condiciones de venta para distribuidores y mayoristas de material eléctrico. También te podemos poner en contacto con tu distribuidor Top Cable más cercano.

Algunas de las secciones más habituales y con stock inmediato son las siguientes:

Si precisas consultar aspectos técnicos adicionales de este cable, como su intensidad máxima admisible o la caída de tensión, contáctanos.
