TOXFREE® PLUS RZ1-K (AS+), el cable resistent al foc per a circuits d’emergència
El TOXFREE® PLUS RZ1-K (AS+) 0,6/1kV és un cable de potència especialment dissenyat per transmetre energia elèctrica en les condicions extremes que es presenten en un incendi perllogat, garantint el subministre als equips d’emergència com ara senyalització, extractors de fums, alarmes acústiques, bombes d’aigua, etc. A Espanya és conegut com a “manguera resistent al foc” o “manguera elèctrica taronja”, ja que la seva coberta és de color taronja.

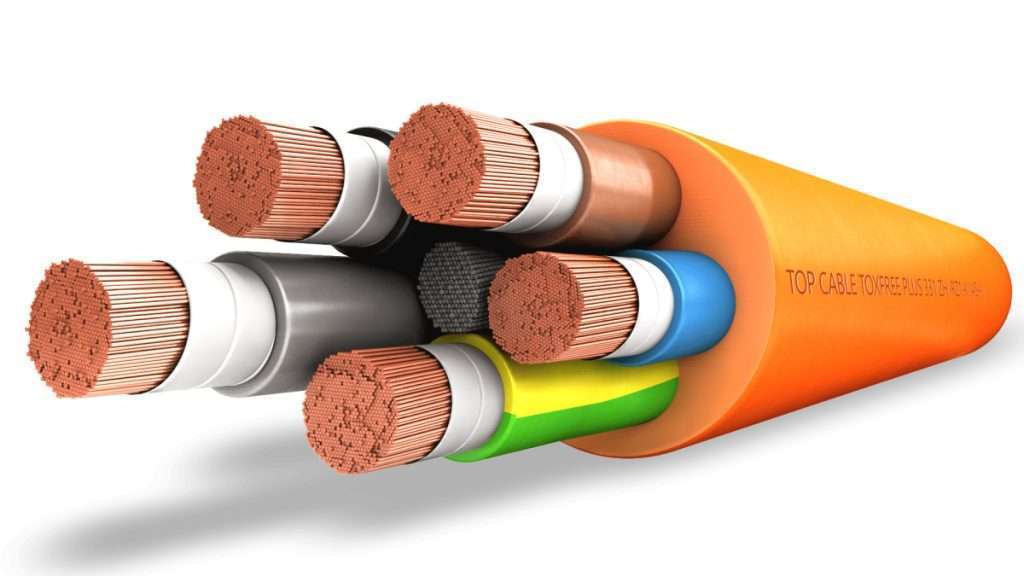

DISSENY:
1 – Conductor de coure flexible (classe 5).
2 – Aïllament cinta de mica + polietilè reticulat flexible (XLPE).
3 – Coberta de poliolefina ignifugada lliure d’halògens flexible, amb baixa emissió de fums i gasos corrosius en cas d’incendi.
UN CABLE D’ALTA SEGURETAT (AS+) RESISTENT AL FOC
Més enllà de les propietats d’un cable TOXFREE® d’Alta Seguretat (AS): no propagació del foc i no propagació de l’incendi, els cables resistents al foc TOXFREE® PLUS RZ1-K (AS+) 0,6/1kV han de complir amb una estructura que permeti en tot moment mantenir operatius els circuits elèctrics que són fonamentals per protegir les vides de les persones, facilitant la seva evacuació.
Els cables resistents al foc TOXFREE® PLUS RZ1-K (AS+) 0,6/1kV mantenen el subministre elèctric fins i tot en les condicions extremes que es presenten en un incendi perllongat, en contacte directe amb el foc. D’aquesta manera mantenen la integritat dels circuits elèctrics, garantint el funcionament dels equips d’emergència (alarmes, extractors de fum o ventilació forçada, senyalització i il·luminació d’emergència, bombes d’aigua, xarxa inerte, obertura automàtica de portes, càmares de videovigilància, etc.).
CARACTERÍSTIQUES TÈCNIQUES DEL CABLE TOXFREE® PLUS RZ1-K (AS+)
La principal característica del cable és la seva capacitat per oferir la màxima seguretat en cas d’incendi. En el apartad més tècnic, aquestes són las principals característiques que aporten el seu disseny:
No propagador de la flama ni foc
Cable flexible
Lliure d’halògens
Temperatura mínima de servei: -40ºC
BENEFICIS TÈCNICS DEL CABLE TOXFREE® PLUS RZ1-K (AS+)
En aquesta taula pots veure un resume comparatiu de les diferències entre un cable de PVC, un cable LSZH i un cable AS+:
| Cables de PVC | Cables LSZH (AS) | Cables resistets al foc (AS+) | |
| Aplicació | Industrial | Pública concurrència (hospitals, escoles, aeroports, centres comercials) | Equips d’emergència (extractors de fums, alarmes acústiques, bombes d’aigua) |
| Classificació CPR | Eca | Cca, B2ca | B2ca |
| Cables d’Alta Seguretat | No | (AS) | (AS+) |
| Emissió de fums (*) | Elevada | Baixa | Baixa |
| Propagació d’incendi (*) | Sí | No | No |
| Emet substàncies tóxiques / corrosives (*) | Sí | No | No |
| Transmet energia elèctrica durant un incendi perllongat | No | No | Sí |
| Colors coberta (1000V) | Negre | Verd | Taronja |
| Designació | “V” | Z1 | Z1 (AS+) |
| Cables de referència | POWERFLEX® RV-K | TOXFREE® RZ1-K (AS) | TOXFREE® PLUS RZ1-K (AS+) |
INSTAL·LACIONS EN LES QUE S’ACONSELLA FER SERVIR CABLE TOXFREE® PLUS RZ1-K (AS+)
El cable TOXFREE® PLUS RZ1-K (AS+) 0,6/1kV, fabricat per Top Cable, és especialment recomanat en circuits d’emergència a llocs de pública concurrència com ara: hospitals, aeroports, túnels, metros, etc. així com en oficines, plantes de producció, laboratoris, etc.
- Ús Industrial.
- Locals de pública concurrència.
- Circuits d’emergència.
Pot instal·lar-se a l’aire, entubat i/o enterrat en instal·laciones interiors i exteriors, en su versió monoconductor i multiconductor.
A ON ES POT COMPRAR MANGUERA TARONJA RESISTENT AL FOc TOXFREE® PLUS RZ1-K (AS+)?
Per comprar cable resistent al foc TOXFREE® PLUS RZ1-K (AS+) en bobines de diferents tamanys, consulta aquí les nostres condicions de venta per a Distribuidors i Majoristes de Material Elèctric. També et podem posar en contacte amb el teu distribuidor Top Cable més proper.
Algunes de les seccions de cable elèctric TOP CABLE TOXFREE® PLUS RZ1-K (AS+) més habituals i amb stock immediat són les següents:
| Cable | Secció del conductor (mm2) | Color del conductor |
| TOXFREE® PLUS RZ1-K (AS+) | 1 x 2,5 | Taronja |
| TOXFREE® PLUS RZ1-K (AS+) | 1 x 4 | Taronja |
| TOXFREE® PLUS RZ1-K (AS+) | 1 x 6 | Taronja |
| TOXFREE® PLUS RZ1-K (AS+) | 3G 1,5 | Taronja |
| TOXFREE® PLUS RZ1-K (AS+) | 3G 2,5 | Taronja |
| TOXFREE® PLUS RZ1-K (AS+) | 3G 4 | Taronja |
| TOXFREE® PLUS RZ1-K (AS+) | 4G 1,5 | Taronja |
| TOXFREE® PLUS RZ1-K (AS+) | 4G 2,5 | Taronja |
| TOXFREE® PLUS RZ1-K (AS+) | 4G4 | Taronja |
Si necessites consultar aspectes tècnics adicionals d’aquest cable, com ara la seva intensitat màxima admissible o la caiguda de tensió, contacta’ns.
TOXFREE® RZ1-K (AS+)
Cable resistent al foc lliure d’halògens
PREGUNTES FREQÜENTS (FAQ)SOBRE EL CABLE TOXFREE® PLUS RZ1-K (AS+)
Què signifiquen les sigles RZ1-K (AS) en un cable elèctric?
Cada cable té una designació segons normativa. Les lletres i números fan referència als recobriments del cable, a altres revestiments, a la classe de conductor, a la tensió nominal i a la composició final del cable. En el caso del RZ1-K, les sigles signifiquen:
Aïllament:
R : Polietilè reticulat (XLPE).
Coberta exterior:
Z1: Poliolefina termoplàstica lliure d’halògens.
Conductor:
-K : Flexible de coure (classe 5) per instal·lacions fixes.
(AS+) : Cable d’Alta Seguretat resistent al foc.
0,6/1 kV: Tensió nominal 1.000 Volts
Aquí tens més informació sobre la designació dels cables elèctrics.
Quina diferència hi ha entre els cables RV-K i RZ1-K?
Ambdós cables compten amb el mateix conductor flexible (-K : Flexible de coure classe 5 per instal·lacions fixes) i aïllament (R: Polietilè reticulat XLPE), però la coberta varia: el cable RV-K té una coberta de PVC (Policlorur de vinil) (V), però la coberta del cable RZ1-K és de Poliolefina termoplàstica lliure d’halògens (Z1).
En què es diferencia un cable estàndard (PVC) d’un cable lliure d’halògens (LSZH) i un cable resistent al foc (AS+)?
A Espanya la diferència és fàcilment identificable a simple vista: la coberta d’un cable de PVC és de color negre, la d’un cable lliure d’halògens LSZH és de color verd, i la d’un cable resistent al foc AS+, de color taronja.
Per més informació pots llegir aquest article tècnic.
Quines característiques en contacta amb el foc té el cable TOXFREE® PLUS RZ1-K (AS+)?
No propagació de la flama segons UNE-EN 60332-1 / IEC 60332-1.
No propagació de l’incendi segons UNE-EN 60332-3 / IEC 60332-3 i EN 50399.
Resistent al foc (PH120) mínim 120 minuts a 840 °C.
Segons IEC 60331-2 / EN 50200 per a diàmetre de cable ≤ 20 mm.
Segons IEC 60331-1 / EN 50362 per a diàmetre de cable > 20 mm.
Resistent al foc categoria C (180 minuts a 950°C), W & Z segons BS6387.
Reacció al foc CPR: B2ca-s1a,d1,a1 o Cca-s1b,d1,a1 segons EN 50575.
Lliure d’halògens segons UNE-EN 60754-1 / IEC 60754.
Baixa emissió de gasos corrosius UNE-EN 60754-2 / IEC 60754-2.
Baixa emissió de fums segons UNE-EN 61034 / IEC 61034:
Transmitància lluminosa > 60%.

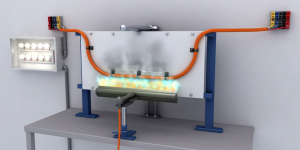

Per a més informació sobre els tests de foc als que es sotmeten els cables elèctrics, consulta aquest vídeo del canal Top Cable a YouTube.
Quines altres propietats té el cable TOXFREE® PLUS RZ1-K (AS+)?
El TOXFREE® PLUS RZ1-K (AS+), fabricat per Top Cable, té unes excel·lents prestacions:
Màxim rendiment elèctric en temperatures màximes i mínimes, als impactes i als atacs químics.
És un cable flexible especialment adequat per a instal·lacions industrials complexes i de gran dificultat.
La coberta exterior, resistent als raigs UV atorga al cable TOXFREE® PLUS RZ1-K (AS+) una excel·lent resistència a la intempèrie, permetent la seva instal·lació a l’aire lliure.
Aquestes propietats garanteixen una major vida útil de la instal·lació elèctrica.
A on puc consultar l’especificació tècnica del cable TOXFREE® PLUS RZ1-K (AS+) en format PDF?
Aquí tens el PDF de l’especificació tècnica resumida del cable TOXFREE® PLUS RZ1-K (AS+). Si necessites consultar aspectes tècnics addicionals d’aquest cable, com ara la seva intensitat màxima admissible o la caiguda de tensió, contacta’ns.
Quin és el preu del cable lliure d’halògens TOXFREE® ZH RZ1-K (AS+)?
A Top Cable obtindràs cables de la màxima qualitat, amb els millors preus mi el millor servei per bobines i rotllos de manguera elèctrica resistent al foc TOXFREE® ZH RZ1-K (AS+). Contacta’ns.
Què significa CPR B2ca s1a,d1,a1 o Cca s1b,d1 a1? Com afecta la Construction Products Regulation (CPR) a un cable?
Aquí tens més informació sobre la Norma Europea Construction Products Regulation (CPR) i el seu sistema de classificació de prestacions dels cables elèctrics en cas d’incendi.
La classificació CPR del cable TOP CABLE TOXFREE® PLUS RZ1-K (AS+) és B2ca-s1a,d1,a1 / Cca-s1b,d1,a1. A Espanya i en la majoria de països d’Europa la instal·lació de cables classe mínima Cca-s1b,d1,a1 és d’ús obligat en locals de pública concurrència com ara: hospitals, escoles, museus, aeroports, estacions d’autobús, i comerços en general.
