Cables per a l’accionament de motors amb freqüència variable EMC
En els darrers anys s’ha anat incrementant l’ús de motors de variació de velocitat amb freqüència variable, tant en les noves indústries com a les ja instal · lades, on de mica en mica van reemplaçant els sistemes amb motors tradicionals.
Però així com aquesta nova tecnologia presenta grans avantatges, també porta aparellat alguns inconvenients; els quals però són possibles d’atenuar o esmenar.
PERTORBACIONS PRODUÏDES PER L’ÚS DE MOTORS + VARIADORS
Amb l’ús d’aquests equips, es produeixen tres tipus de pertorbacions:
1. EMISSIÓN DE CORRENTS DE FREQÜÈNCIES ARMÒNIQUES A LA XARXA:
Això es pot evitar seguint les recomanacions del fabricant de l’equip.
En funció de la mida de l’equip, alguns dels fabricants recomanen posar filtres d’harmònics en la línia d’alimentació, per no provocar pertorbacions d’alta freqüència a la xarxa.
2. DANYS AL MOTOR I AL ACCIONAMENT ASSOCIAT COM A CONSEQÜÈNCIA DE CORRENTS INDUÏDES D’ALTA FREQÜÈNCIA
Això es pot evitar complint totes les regles de l’art a la instal·lació.
Els danys al motor i accionaments associats són la conseqüència dels corrents d’alta freqüència dins del motor. La causa de la circulació dels corrents d’alta freqüència dins del motor és el desequilibri de capacitat de les espires del bobinat del motor respecte l’estator; aquests desequilibris permeten que els corrents d’alta freqüència es tanquin pel ferro de l’estator i no segueixin dins el bobinatge de coure.
Aquest corrent elèctric d’alta freqüència no retorna al variador pel cable de motor sinó pel blindatge o la presa a terra.
L’efecte és una tensió induïda en el rotor que genera un corrent que realitza algun dels següents camins: 1) rotor – rodament – estator – rodament – rotor o 2) rotor – engranatges acoblats – massa – rodament – rotor.
3. EMISSIÓ D’ONES ELECTROMAGNÈTIQUES D’ALTA FREQÜÈNCIA
Això es pot evitar triant cables amb blindatge apropiat, prensacables aprovats i el blindatge adequat dels taulers i motors.
La fugida d’ones electromagnètiques en altes freqüències es produeix quan petits buits a la pantalla.
La fuga d’ones electromagnètiques en altes freqüències es produeix quan quedan forats a la pantalla, encara que siguin petits.
ELS CABLES ESTÀNDARDS QUE SATISFAN ELS RQUISITS DEMANATS PEL COMPLIMENT DE LA COMPATIBILITAT ELETROMAGNÈTICA (FREQÜÈNCIA VARIABLE)
- CABLES D’ALIMENTACIÓ I DE MOTOR AMB FREQÜÈNCIA VARIABLE
Cable amb blindatge de conductor concèntric de coure: Cable de coure amb aïllament de PVC, blindatge de conductor concèntric de coure i coberta externa de PVC. Seccions de 1.5 mm2 fins a 95 mm2.
Cable amb blindatge de cinta de coure corrugat: Cables de coure amb aïllament de PVC, blindatge de cinta de coure corrugat longitudinal i coberta externa de PVC. Seccions de 1.5 mm2 fins a 10 mm2.

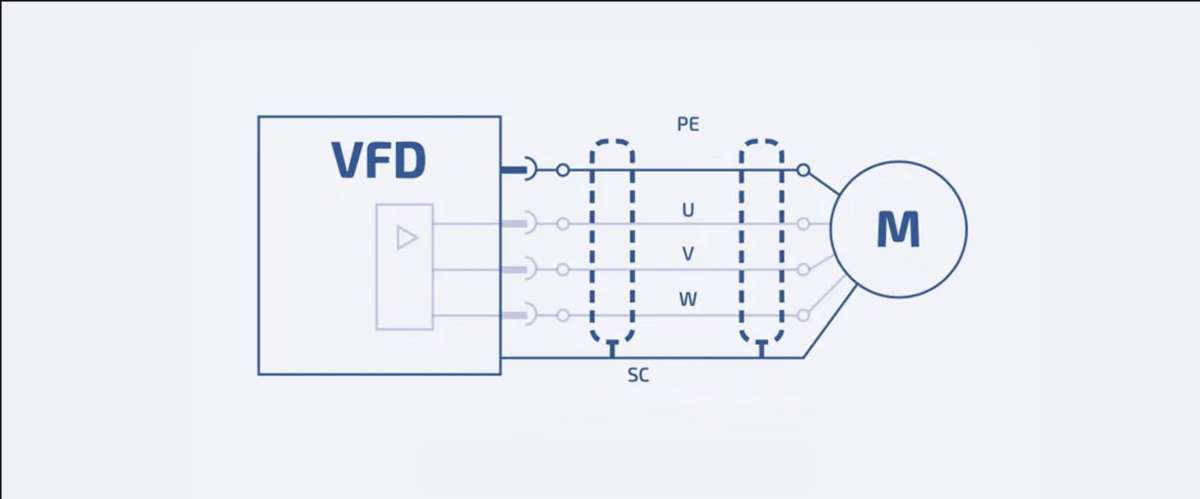

Esquema de connexió variador – motor:
- CABLES DE SENYALS
Cable amb blindatge de malla de coure estanyat: Cables de coure estanyat amb aïllament de PVC, retorçat a parells, blindatge de cinta d’alumini-polièster i malla de coure estanyat, coberta externa de PVC. seccions 0,12-0,35 mm2, 2 a 24 parells.
Cable amb blindatge de malla de coure: Cables de coure amb aïllament de PVC, retorçat a parells amb blindatge individual d’alumini-polièster i drenatge, blindatge de cinta d’alumini-polièster i malla de coure seccions 0.5 a 2.5 mm2, 2-36 parells
- CABLES TOPDRIVE VFD ROZ1-K (AS) EMC AMB PROTECCIÓ ELECTROMAGNÈTICA:
El cable de instrumentació TOPDRIVE VFD (EMC) ROZ1-K (AS) fabricat per Top Cable, proporciona la forma idònia per la transmissió de dades en aquest tipus d’entorns (amb freqüència variable) oferient alta resistència mecànica i compatibilitat electro-magnètica (EMC) degut a la cobertura de la pantalla del 100%.
Cable A, disseny DOBLE PANTALLA (marca Top Cable):
- Cable en estructura 3 fases + 3 terres simètriques
- Pantalla: Doble pantalla de cinta d’alumini – polièster + trena de coure estanyat.
- Cobertura 100%.
Cable B, disseny TERRA / PANTALLA:
- Cable en estructura 3 fases + terra / pantalla al seu voltant.
- Terra / pantalla: formada por fils de coure en disposició helicoidal.
- Cobertura: 50%.
Més informació sobre el TOPDRIVE VFD (EMC) ROZ1-K (AS) en el següent enllaç en el que s’especifiquen les característiques i principals aplicacions d’aquest cable.
TOPDRIVE® ROZ1-K
Cable flexible EMC, LSZH, per variadors (VFD)
