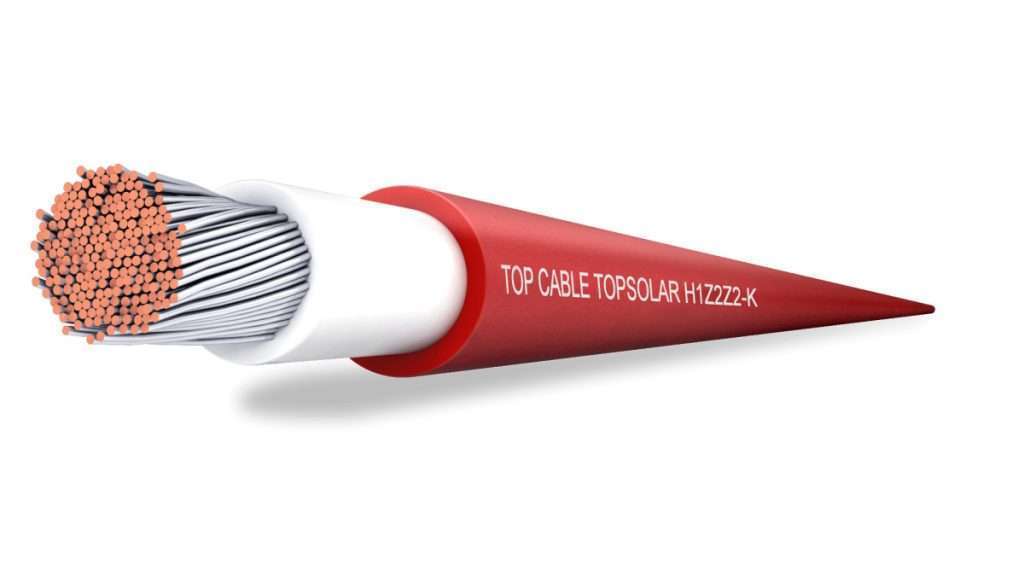

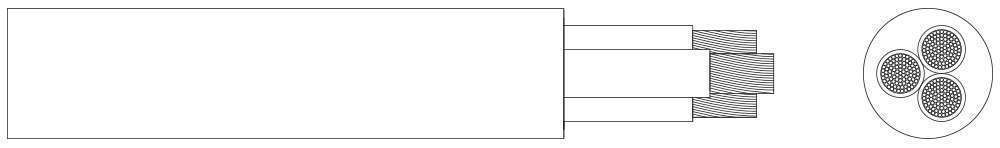

TOPSOLAR® PV H1Z2Z2-K, el cable fotovoltaico certificado TÜV

Cada cable tiene una designación según norma. Las letras y números hacen referencia a los recubrimientos del cable, a otros revestimientos, a la clase de conductor, a la tensión nominal y a la composición final del cable. En el caso del H1Z2Z2-K, las siglas significan:

H1: Tensión Nominal: cable Armonizado 1,5/1,5 kV DC.
Z2: Aislamiento: compuesto reticulado libre de halógenos.
Z2: Cubierta: compuesto reticulado libre de halógenos.
-K: Conductor de cobre electrolítico, estañado, Clase 5 según IEC 60228. (En el caso de los cables solares, el conductor de cobre estañado es un requisito obligado por el estándar EN 50618).
1,5 kV: Tensión asignada en kV.

Aquí tienes más información sobre la designación de los cables eléctricos.

El cable TOPSOLAR® PV H1Z2Z2-K  de Top Cable ha sido fabricado siguiendo las normas EN 50618 / IEC 62930 / UTE C 32-502:

Conductor: cobre estañado clase 5 (flexible).
Aislamiento y cubierta: Goma libre de halógenos (LSZH). (flexibilidad mejorada).
Rendimiento eléctrico: 1,5/1,5 (1,8) kV en CC.
Resistente a los rayos UV y al Ozono.
Comportamiento en el agua: AD8 (sumergido).
30 años de vida estimada.
Rendimiento térmico: 120ºC / -40ºC.
Resistencia química y a los aceites: excelente.
Certificado TÜV.
CPR (Reglamento de Productos de Construcción): C_ca-s1b,d2,a1.

El estándar EN 50618 requiere que los cables solares tipo H1Z2Z2-K tengan conductores flexibles de cobre con recubrimiento de estaño con un solo núcleo y aislamiento y revestimiento reticulados. El conductor de cobre flexible con recubrimiento de estaño tiene un mejor comportamiento frente a la corrosión y humedad.

Es importante que los ingenieros fotovoltaicos comprueben que los productos que les suministran sus proveedores se ajustan a la norma EN 50618, ya que ésta establece requisitos más exigentes.

Las instalaciones con cable tipo RV-K (o RZ1-K) no cumplen con la normativa solar vigente EN 50618 y pueden presentar severos riesgos eléctricos. El nuevo estándar EN 50618 requiere una tensión de 1500V, mientras que la tensión de un cable tipo RV-K es de 900V. Además, los cables tipo RV-K no superan el test de Arrenhius, que consiste en un ensayo de envejecimiento para garantizar la fiabilidad eléctrica de los cables. Por último, el estándar EN 50618 requiere que los cables solares tengan conductores con recubrimiento de estaño y aislamiento y revestimiento reticulados, características de las que carece el cable RV-K (y RZ1-K).

Los cables tipo ZZ-F, están descatalogados en la actualidad. Se ha visto sustituido por el TOPSOLAR® H1Z2Z2-K.

El TOPSOLAR® H1Z2Z2-K, fabricado por Top Cable, está certificado por TÜV según EN 50618. Este estándar requiere que los cables tengan conductores flexibles de cobre con recubrimiento de estaño con un solo núcleo y aislamiento y revestimiento reticulados. Además, los cables deben ser de baja emisión de humos y libres de halógenos. De este modo se garantiza que el cable funciona de modo seguro y a pleno rendimiento eléctrico en las instalaciones solares.

En los últimos años, los principales fabricantes de paneles solares han mejorado su tecnología, aumentando la tensión de funcionamiento hasta 1500 V CC. Esta nueva tensión tiene un impacto directo en la rentabilidad del proyecto, que se traduce en una importante reducción de costes, enlaces más largos y menos cajas de conexión y cableado. Todos los componentes de CC también tuvieron que actualizarse para una tensión de funcionamiento más alta, y los organismos reguladores internacionales publicaron nuevas normas y certificados para garantizar su idoneidad.

La nueva norma, publicada en 2014, es la EN 50618. Esta norma especifica que los cables en instalaciones de sistemas fotovoltaicos deben tener una tensión continua nominal de hasta 1,5 kV. La norma internacional de cualificación de seguridad para módulos fotovoltaicos -IEC 61730- exige que los cables de los módulos fotovoltaicos se ajusten a la norma EN 50618.

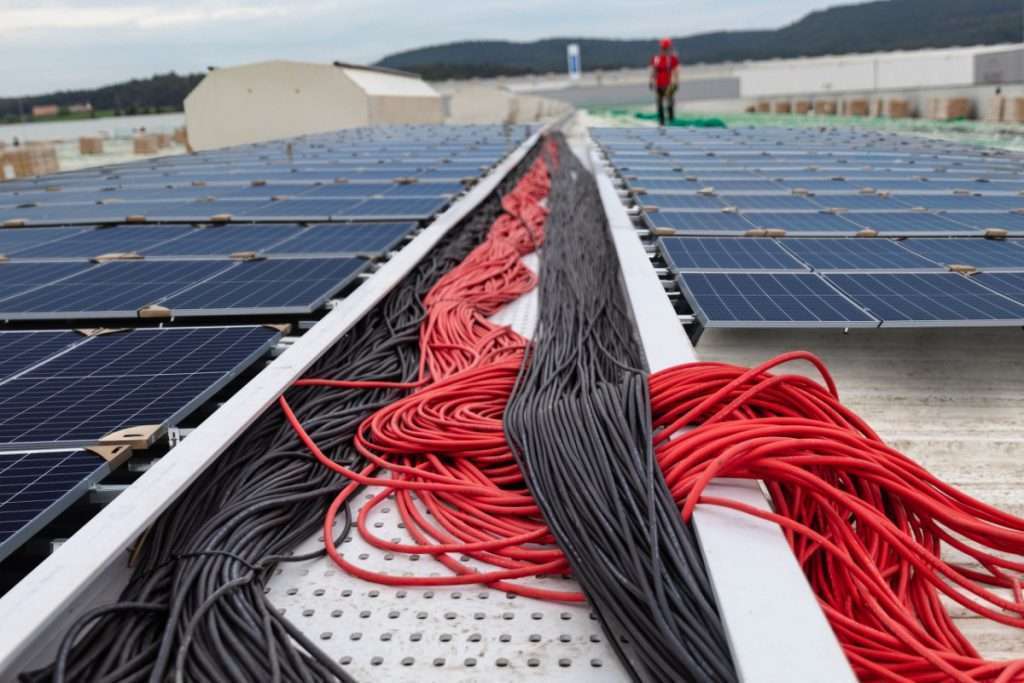

El cable TOPSOLAR® H1Z2Z2-K, fabricado por Top Cable, está certificado por TÜV según EN 50618. El estándar EN 50618 requiere que los cables tengan conductores flexibles de cobre con recubrimiento de estaño con un solo núcleo y aislamiento y revestimiento reticulados. Además, los cables deben ser de baja emisión de humos y libres de halógenos. De este modo se garantiza que el cable funcione con total seguridad y a pleno rendimiento en módulos fotovoltaicos de parques solares e instalaciones rooftop industriales o residenciales.

Las secciones de cable más habituales para conectar los paneles solares entre sí son los de 4 mm² o 6 mm². La sección de cable más habitual entre la unión de los paneles solares y el regulador es de 16 mm². La sección de cable en el tramo regulador- batería puede variar entre los 16mm² y los 35 mm². En el tramo batería-inversor, se debe colocar una sección mínima de 35 mm² debido a las altas corrientes que se generan hacia el inversor.

El estándar EN 50618 requiere que los cables solares tipo H1Z2Z2-K tengan un revestimiento con baja emisión de humos, gases corrosivos y libre de halógenos (LSZH) en caso de incendio.

Además, en Europa, según la normativa CPR, la clase mínima de reacción al fuego requerida para los cables debe ser C_ca. El cable TOPSOLAR® H1Z2Z2-K, fabricado por Top Cable, cuenta con la máxima certificación CPR solar: C_ca-s1b,d2,a1.

Aquí tienes el PDF de la especificación técnica resumida del cable TOPSOLAR® PV H1Z2Z2-K. Si precisas consultar aspectos técnicos adicionales de este cable, como su intensidad máxima admisible o la caída de tensión, contáctanos.

En Top Cable obtendrás cables de la máxima calidad, con los mejores precios y el mejor servicio para bobinas y rollos de cables eléctricos de goma TOPSOLAR® PV H1Z2Z2-K. Contáctanos.

Si, en determinadas instalaciones solares es habitual solicitar adicionalmente un tratamiento en la cubierta exterior repelente a la acción de roedores y termitas.
