Designación de los cables eléctricos de Baja Tensión (750 V)
Cada cable tiene una designación según norma. Esta denominación está compuesta por un conjunto de letras y números, cada uno con un significado.
Esta designación referencia las características del producto (materiales, tensiones nominales, etc.) que facilitan al comprador/instalador la selección del cable adecuado a sus necesidades.
Además, este nombre unívoco evita posibles errores de suministro de un cable por otro.
Hemos dividido la explicación detallada de la designación de los cables en 3 bloques:
- Cables de Baja Tensión …………………….. 0,6/1kV
- Cables de Baja Tensión …………………….. hasta 750 V
- Cables de Baja Tensión …………………….. (s/VDE 0245)
Cables de Baja Tensión hasta 750 V
| CABLE | REFERENCIA |
|---|---|
| Top Cable Topflex | V-K |
| Top Cable Topflex | Tri-Rated |
| Top Cable Topflex | VV-F & H05VV-F |
| Top Cable Topflat | H07VVH6-F |
| Top Cable Flextel 140 | H05VV5-F |
| Top Cable Toxfree ZH | ES05Z1, ES07Z1 & H07Z1 |
| Top Cable Toxfree XTREM | H07ZZ-K |
| Top Cable Xtrem | H07RN-F |
| Top Cable Topweld | H01N2-D |

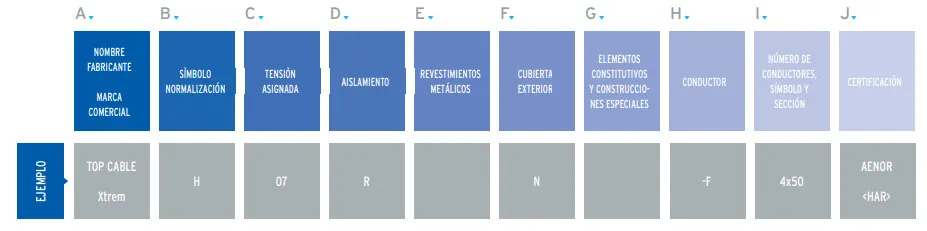

Nombre del fabricante y marca comercial
Tras el nombre del fabricante (en este caso, Top Cable) y de la Marca comercial (Xtrem), las letras y números hacen referencia a su normalización, a la tensión nominal, a los recubrimientos del cable, a revestimientos metálicos, a la clase de los conductores, y a la composición final del cable.
El significado de cada letra dentro de cada apartado es la siguiente:
Símbolo de normalización:
| Nomenclatura | DEFINICIÓN |
|---|---|
| H | .Significa que el cable está diseñado y construido según normas armonizadas. |
Tensión asignada:
| Nomenclatura | TENSIÓN |
|---|---|
| 01 | 100/100V |
| 03 | 300/300V |
| 05 | 300/500V |
| 07 | 450/750V |
Aislamiento:
| Nomenclatura | tipo de cable |
|---|---|
| B | Goma de etileno-propileno (EPR) |
| G | Copolímero etileno-acetato de vinilo (EVA) |
| N2 | Mezcla especial de policloropreno |
| R | Goma natural (NR) o goma de estireno-butadieno (SBR) |
| S | Goma de silicona |
| V | Policloruro de vinilo (PVC) |
| V2 | Mezcla de PVC (servicio de 90 ºC) |
| V3 | Mezcla de PVC (servicio baja temperatura) |
| V4 | Policloruro de vinilo (reticulado) |
| Z | Mezcla reticulada de poliolefina con baja emisión de gases corrosivos y humos |
| Z1 | Mezcla termoplástica de poliolefina con baja emisión de gases corrosivos y humos |
Revestimientos metálicos:
| Nomenclatura | tipo de cable |
|---|---|
| C4 | Pantalla de cobre en forma de trenza, sobre los conductores aislados reunidos |
Cubierta exterior:
| Nomenclatura | tipo de cable |
|---|---|
| B | Goma de etileno-propileno (EPR). |
| G | Copolímero etileno-acetato de vinilo (EVA). |
| J | Trenza de fibra de vidrio. |
| N | Policloropreno (o producto equivalente). |
| N4 | Polietileno clorosulfonado (CM). |
| N8 | Policloropreno especial, resistente al agua. |
| Q | Poliuretano (TPU). |
| R | Goma natural (NR) o goma de estireno-butadieno (SBR). |
| S | Goma de silicona. |
| T | Trenza textil, impregnada o no, sobre conductores aislados. |
| V | Policloruro de vinilo (PVC). |
| V2 | Mezcla de PVC (servicio de 90º C). |
| V3 | Mezcla de PVC (servicio baja temperatura). |
| V4 | Policloruro de vinilo (reticulado). |
| V5 | Mezcla de PVC (resistente al aceite). |
| Z | Mezcla reticulada de poliolefina con baja emisión de gases corrosivos y humos. |
| Z1 | Mezcla termoplástica de poliolefina con baja emisión de gases corrosivos y humos. |
Conductor:
| Nomenclatura | tipo de cable |
|---|---|
| -D | Flexible para cables de máquinas de soldar. |
| -E | Muy flexible para uso en máquinas de soldar. |
| -F | Flexible de cobre para servicios móviles (clase 5 de UNE 21022). |
| -H | Extraflexible (clase 6 de UNE 21022). |
| -K | Flexible de cobre para instalaciones fijas (clase 5 de UNE 21022). |
| -R | Rígido, de sección circular, de varios alambres cableados. |
| -U | Rígido, de sección circular, de un solo alambre. |
| -Y | Formado por cintas de cobre arrolladas en hélice alrededor de un soporte textil (Oropel) |
Número de conductores, símbolo y sección:
| Nomenclatura | tipo de cable |
|---|---|
| nGS | úmero y sección de los conductores, en mm2, con conductor Amarillo/Verde |
| nxS | número y sección de los conductores, en mm2, sin conductor Amarillo/Verd |
Certificación
Por último, el marcaje del cable puede contener otros datos adicionales como:
| certificación | definición |
|---|---|
| AENOR | Su utilización significa que el producto está sujeto a un control regular de su fabricación por parte de un organismo externo (AENOR), disponiéndose del certificado correspondiente. Se trata de un producto certificado . |
| CE | Marcado CE obligatorio para la comercialización del producto en la Comunidad Europea. Esta marca puede ir en el producto o en el embalaje. Fecha de fabricación |
| (AAMMDD) | La fecha de fabricación se suele poner a efectos de trazabilidad. La trazabilidad permite poder saber quién, cuando y dónde ha realizado cada fase del proceso y con qué materiales |
