Designación de los cables eléctricos según VDE 0245
En este capítulo analizamos la designación de los cables eléctricos de Baja Tensión según la Norma VDE 0245 (Verband der Elektrotechnik).
DEFINICIÓN DEL SIGNIFICADO DE LA NOMENCLATURA DE LOS CABLES
Tras el nombre del fabricante (en este caso, Top Cable) y de la Marca comercial, las diferentes letras y números hacen referencia a los recubrimientos del cable, a revestimientos metálicos, a la clase de los conductores, y a la composición final del cable.
CABLES DE BAJA TENSIÓN (s/VDE 0245)
| Nomenclatura | tipo de cable |
|---|---|
| Top Cable Flextel 110 | YSLY |
| Top Cable Screenflex 110 | LiYCY |
Abreviaturas para designación de cables s/VDE 0245
Tras el nombre del fabricante (en este caso, Top Cable) y de la Marca comercial, las letras y números hacen referencia a los recubrimientos del cable, a revestimientos metálicos, a la clase de los conductores, y a la composición final del cable. A continuación se indica el significado de las letras más significativas:
| Nomenclatura | tipo de cable |
|---|---|
| A | Cables para exterior |
| G | Cables para minas |
| J | Cables para interior |
| JE | Cables interiores para sistemas de control electrónico industrial o procesos de datos (cables para paneles) |
| S | Cables para centrales telefónicas |
| Li | Conductor flexible de cable |
| 2Y | Aislamiento o cubierta de PE sólido |
| H | Aislamiento o cubierta libre de halógenos |
| O2Y | Aislamiento de PE celular |
| O2YS | Aislamiento foam-skin (doble capa, PE celular y sólido) |
| Y | Aislamiento o cubierta de PVC |
| F | Núcleo de cable relleno de gel (petrolato) |
| C | Trenza de cobre (pantalla) |
| (L) | Pantalla (cinta) de aluminio-copolímero |
| b | Armadura de hilos o flejes de acero |
| Bd | Cableado en grupos |
| BdiMF | Grupos apantallados con cinta metálica |
| P | Pares |
| PiMF | Pares apantallados con cinta metálica |
| ViMF | Cuadretes apantallados con cinta metálica |
| Lg | Cableado en capas concéntricas |
OTRAS LETRAS SIGNIFICATIVAS PARA CABLES DE BAJA TENSIÓN SEGÚN LA NORMA VDE
| Nomenclatura | tipo de cable |
|---|---|
| R | Alambres redondos de acero |
| F | Pletinas de acero (alambres planos) |
| 2B | Doble capa de flejes de acero |
ELEMPLO DE CABLE SEGÚN LA NORMA VDE: SCREENFLEX 110 LiYCY

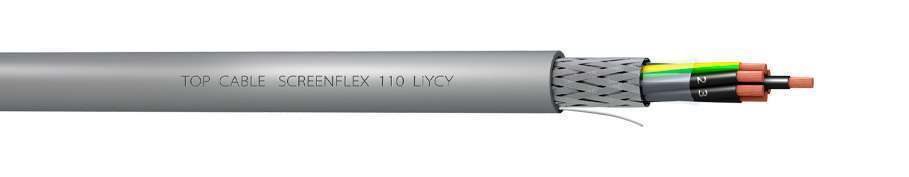

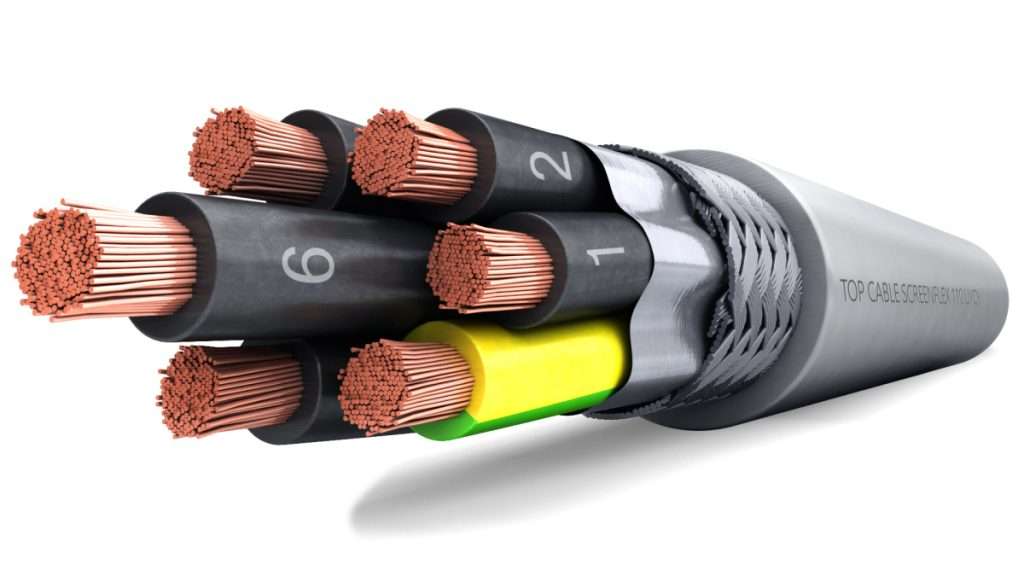

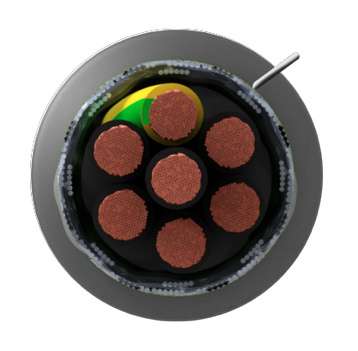

Un cable habitual según la Norma VDE 0245 es el Top Cable Screenflex 110 LiYCY:
Top Cable ………………………. es el nombre del fabricante.
Screenflex ……………………… es la marca comercial.
| Screenflex 110 LiYC | |
|---|---|
| Li | Conductor flexible de cobre |
| Y | Aislamiento de PVC |
| C | Trenza de cobre (pantalla) |
| Y | Cubierta de PVC |
CE …………………………………… Marcado CE obligatorio para la comercialización del producto en la Comunidad Europea. Esta marca puede ir en el producto o en el embalaje.
121204 ……………………………. Fecha de fabricación (AAMMDD). La fecha de fabricación se pone a efectos de facilitar la trazabilidad. Trazabilidad significa saber, en un cable acabado, quién ha realizado cada fase del proceso y con qué materiales.
