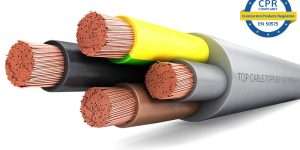

El cable multi conductor TOPFLEX VV-F H05VV-F ha estat especialment dissenyat per connectar petits electrodomèstics…
TOPFLEX® TRI-RATED, un cable per armaris elèctrics que compleix les normatives BS, UL y CSA
El cable TOPFLEX® TRI-RATED H07V2-K compleix les normatives internacionals EN 50525-2-31, BS 6231, UL 758 i CSA C22.2. Aquest versàtil cable flexible s’ha dissenyat per panells d’instrumentació, quadres de distribució, armaris elèctrics i en dispositius elèctrics més petits, per enumerar-ne alguns.
DISSENY:
1 – Conductor cobre flexible (class 5)
2 – Aïllament de PVC flexible extra deslliçant
UN CABLE QUE COMPLEIXI ELS REQUISITS DE 3 NORMATIVES
El cable TRI-RATED es denomina així perquè compleix els requisits de tres normatives diferents: BSI (British Standards Institution), UL (Underwriters Laboratories) i CSA (Canadian Standards Association).
La triple classificació d’aquest cable H07V2-K TRI-RATED significa que compleix amb la normativa europea i norteamericana sobre cables.
A Top Cable, fabriquem i distribuïm els cables TOPFLEX® TRI-RATED H07V2-K, realitzant rigurosos assaigs interns dels cables i també enviant regularment mostres pels organismes d’homologació, garantitzant el compliment de les tres normatives.
CARACTERÍSTIQUES TÈCNIQUES DEL CABLE TOPFLEX® TRI-RATED H07V2-K
Els clients valoren els cables TOPFLEX® TRI-RATED H07V2-K de Top Cable per la seva flexibilitat i radi de corbatura, gràcies als materials del nostre compost especial de PVC. La nostra àmplia gamma de seccions i colors també és molt apreciada en el mercat.
No propagació de la flama
Cable extra-flexible
Resistent a les altes temperatures
INSTAL·LACIONS EN LES QUE ES RECOMANA L’ÚS DEL CABLE TOPFLEX® TRI-RATED H07V2-K
Els cables Tri-rated, (també conegut com a “cable de panell de control”, “cable d’aparamenta”, “cable de panell”, “cable de conexió” o fins i tot “cable BS6231”) poden fer-se servir en diversos sectors de la construcció:
- Cablejat intern d’armaris elèctrics
- Quadres de control d’interruptors
- Interruptors de potència
- Panells d’instrumentació
- Arrancadors i controladors de motor
- Equips rectificadors
- Petits aparells elèctrics
- Cablejat d’electrodomèstics
- Solucions d’il·luminació
- Conductes flexibles per a motors
- Maquinària en general
RENDIMENT ELÈCTRIC I ALTA TEMPERATURA DE FUNCIONAMENT DELS CABLES TRI-RATED
El rendiment elèctric del cable TOPFLEX® TRI-RATED H07V2-K depèn del seu estàndard:
- Segons BS (CK) 600/1000 V
- Segons UL (AWM) 600 V
- Segons CSA (TEW) 600 V
- Segons EN (H05V2-K) 300/500 V
- Segons EN (H07V2-K) 450/750 V
A vegades, el cable TRI-RATED es denomina “cable d’alta temperatura”. Això és perquè es sotmet a proves exhaustives a altes temperatures. Segons UL i CSA, la temperatura màxima del conductor del cables TRI-RATED és de 105ºC. La normativa BS6231 estableix que el cable ha de tenir una temperatura màxima de funcionament de 90ºC per ús continu.
ALTERNATIVA DE BAIXA EMISSIÓ DE FUMS I SENSE HALÒGENS (LSZH) ALS CABLES TOPFLEX® TRI-RATED H07V2-K
El cable Tri-Rated és no propagador de la flama segons EN 60332-1 / IEC 60332-1 i VW-1, FT1 i FT2 segons UL 2556. La seva reacció al foc CPR és Eca, segons EN 50575.
Per aplicacions que requereixen un cable de panell amb un aïllament de baixa emissió de fums i sense halògens (LSZH) o una classe CPR superior com ara Cca o B2ca, el cable TRI-RATED no és el més adequat i, per tant, recomenaríem el nostre cable extraflexible LSZH pel cablejat de panells: TOXFREE® H07Z1-K.
A ON COMPRAR CABLES TOPFLEX® TRI-RATED H07V2-K?
Per comprar el cable TOPFLEX® TRI-RATED H07V2-K en bobines, consulti aquí les nostres condicions de venda per a distribuidors i majoristes elèctrics. Tambén podem posar-lo en contacte amb el seu distribuidor més proper.
Algunes de les seccions transversals més comunes amb existències immediates són les següents:
| Cable | Secció del conductor (mm2) |
| TOPFLEX® TRI-RATED H07V2-K | 1×0,50 |
| TOPFLEX® TRI-RATED H07V2-K | 1×1,5 |
| TOPFLEX® TRI-RATED H07V2-K | 1×2,5 |
| TOPFLEX® TRI-RATED H07V2-K | 1×4 |
| TOPFLEX® TRI-RATED H07V2-K | 1×6 |
| TOPFLEX® TRI-RATED H07V2-K | 1×10 |
| TOPFLEX® TRI-RATED H07V2-K | 1×16 |
| TOPFLEX® TRI-RATED H07V2-K | 1×35 |
| TOPFLEX® TRI-RATED H07V2-K | 1×50 |
| TOPFLEX® TRI-RATED H07V2-K | 1×120 |
| TOPFLEX® TRI-RATED H07V2-K | 1×240 |
| TOPFLEX® TRI-RATED H07V2-K | 1×400 |
Si necessita consultar aspectes tècnics addicionals d’aquest cable, com la seva capacitat de conducció de corrent de curtocircuit o factors de correcció per la temperatura de l’aire, contacta’ns.
El color de la funda és fàcilment identificable pel seu color i és tan flexible com el propi Panel Wire. Per una millor identificació, la nostra àmplia gamma de colors va del marró al blau, passant pel blanc i el rosa:
- Blau
- Marró
- Negre
- Vermell
- Verd/Groc
- Gris
- Blau fosc
- Blanc
- Taronja
- Violeta
- Rosa
- Groc
Com a fabricant i proveïdor, a Top Cable disposem d’existències de cables trenats que poden subministrar-se en bobines de 100 metres per entrega immediata.
Consulti amb nosaltres els plaços d’entrega i els diferents formats disponibles per demanda aquí.
PREGUNTES FREQÜENTS (FAQ) SOBRE EL CABLE TOPFLEX® TRI-RATED H07V2-K
Quines normatives compleix el cable TOPFLEX® TRI-RATED H07V2-K?
El cable TOPFLEX® TRI-RATED es denomina així perquè compleix els requisits de tres normatives diferents: BSI (British Standards Institution) BS6231 Tipo CK, UL (Underwriters Laboratories) Assumpte 758 Appliance Wiring Materials (AWM) pels estils 1015, 1028, 1283 i 1284 segons correspongui i CSA (Canadian Standards Association) Norma C22.2, nº 127, Tipo TEW. Aquesta triple classificació significa que aquest versàtil cable compleix la normativa europea i norteamericana sobre cablejat.
BS 6231 és una norma britànica actualitzada per darrer cop el 2006 pel Grupo BSI (proveïdor líder mundial de normatives, sistemes de gestió, millora empresarial i informació sobre aprovació de normatives). Aquesta norma especifica els requisits de rendiment i construcció dels cables elèctrics unipolars, sense coberta, amb aïllament de PVC i tensió nominal de 600/1000 V. Tot i que molts fan servir la denominació BS 6231 per referir-se en general als cables TRI-RATED, es tracta d’una afirmació errònia, ja que els cables TRI-RATED estan homologats segons dues normatives diferents a aquesta.
Underwriters Laboratories (UL) és una organització independent de certificació de la seguretat dels productes que porta funcionant des del 1894. UL és el laboratori d’assaigs reconegut a nivell nacional (NRTL) més famós d’Estats Units i realitza assaigs de certificació de tots els aparells elèctrics. Utilitzen 70 categories de productes diferents i més de 30 normatives de seguretat per avaluar els productes de cablejat. UL62, la normativa per cables flexibles, és la normativa segons la que estan homologats els cables TRI-RATED. Engloba els cables flexibles fabricats i homologats pel seu ús d’acuerd amb l’article 400 d’ANSI/NFPA 70, el “National Electrical Code” (NEC) estadounidenc. UL té una política de certificació creuada, de manera que un product pot ser certificat per UL fent servir normatives CSA, aquests productes són certificats C-UL.
La Canadian Standards Association (CSA) és una associació sense ànim de lucre que desenvolupa normatives per protegir la salut i la seguretat públiques i ajudar a preservar el mediambient a Canadà i en el mercat mundial. El cable TRI-RATED està homologat segons la normativa CSA C22.2 Número 49, que especifica els requisits per cables flexibles, cables d’ascensor i cables de forat d’ascensor, amb una tensió nominal màxima de 600 V.
A on puc trobar les especificacions tècniques del cable TOPFLEX® TRI-RATED H07V2-K en format PDF?
A continuació trobarà les especificacions tècniques del cable TOPFLEX® TRI-RATED H07V2-K. Si necesita consultar aspectes tècnics adicionals d’aquest cable, contacta’ns.
Quins certificats compleixen el cable TOPFLEX® TRI-RATED H07V2-K? Quina és la seva classificació CPR? A on puc consultar la seva DoP?
Aquest cable està dissenyat d’acord amb la EN 50525-2-31 / BS 6231 / UL 758 / CSA C22.2 i compleix la normativa europea CPR (Reglament de productes de construcció) Eca. Pot consultar la Declaració de Prestacions (DoP) en aquest enllaç. A més a més, el cable TOPFLEX® TRI-RATED H07V2-K compta amb les certificacions CE, RoHS, AENOR, UL LISTED i <HAR>.
Existeixen altres cables de panell que no siguin el TOPFLEX® TRI-RATED?
Sí. Alguns dels cables de panell més comuns són:
H07V-K
H07Z1-K
H07Z-K
A Top Cable fabriquem i subministrem cables flexibles de goma segons diversos stàndards Internacionals. Contacta’ns.
