TOPFLEX® TRI-RATED, ein Schaltschrankkabel, das die BS-, UL- und CSA-Normen erfüllt
Das TOPFLEX® TRI-RATED H07V2-K Kabel entspricht den internationalen Normen EN 50525-2-31, BS 6231, UL 758 und CSA C22.2. Dieses vielseitige flexible Kabel wurde für Instrumententafeln, Schalttafeln, Schaltschränke und in kleineren elektrischen Geräten entwickelt, um nur einige zu nennen..

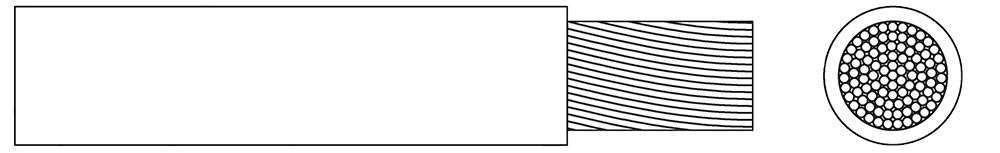

AUSFÜHRUNG:
1 – Flexibler Kupferleiter (Klasse 5)
2 – Extra gleitfähige flexible PVC-Isolierung
EIN KABEL, DAS DIE ANFORDERUNGEN VON 3 NORMEN ERFÜLLT
Das TRI-RATED-Kabel wird so genannt, weil es die Anforderungen von drei verschiedenen Normen erfüllt: BSI (British Standards Institution), UL (Underwriters Laboratories), und CSA (Canadian Standards Association).
Die dreifache Bewertung dieses Kabels bedeutet, dass es den europäischen und nordamerikanischen Verdrahtungsvorschriften entspricht.
Top Cable fertigt und vertreibt diese Kabel, führt strenge interne Kabelprüfungen durch und sendet auch regelmäßig Muster an die Zulassungsstellen, um die Einhaltung aller drei Normen zu gewährleisten.
TECHNICAL CHARACTERISTICS OF THE CABLE
Die Kunden schätzen die TOPFLEX® H07V2-K-Kabel von Top Cable für ihre Flexibilität und ihren Biegeradius, die auf die Materialien unserer speziellen PVC-Mischung zurückzuführen sind. Auch unsere breite Palette an Querschnitten und Farben wird auf dem Markt sehr geschätzt.
Nichtausbreitung der Flamme
Kabel extra-flexibel
Temperaturbeständig
INSTALLATIONEN, BEI DENEN DIE VERWENDUNG DES KABELS EMPFOHLEN WIRD
Dreifach bewertete Kabel (auch bekannt als „Schalttafelkabel“ oder „Schaltanlagenkabel“ oder „Schalttafelkabel“ oder „Anschlusskabel“ oder sogar „BS6231-Kabel“) können in einer Vielzahl von Baubereichen verwendet werden:
- Interne Verdrahtung von Schaltschränken
- Schalttafeln
- Leistungsschaltanlagen
- Schalttafeln für die Instrumentierung
- Motorstarter und Steuerungen
- Gleichrichteranlagen
- Elektrische Kleingeräte
- Verkabelung von Haushaltsgeräten
- Lösungen für die Beleuchtung
- Flexible Motorkanäle
- Maschinen im Allgemeinen
ELEKTRISCHE LEISTUNG UND HOHE BETRIEBSTEMPERATUR
Die elektrische Leistung des TOPFLEX® H07V2-K Kabels hängt von seiner Norm ab:
- Nach BS (CK) 600/1000 V
- Nach UL (AWM) 600 V
- Nach CSA (TEW) 600 V
- Nach EN (H05V2-K) 300/500 V
- Nach EN (H07V2-K) 450/750 V
Manchmal wird das Kabel auch als „Hochtemperaturkabel“ bezeichnet. Das liegt daran, dass es umfangreichen Tests bei hohen Temperaturen unterzogen wird. Laut UL und CSA beträgt die maximale Leitertemperatur von TRI-RATED-Kabeln 105 °C. BS6231 besagt, dass das Kabel eine maximale Betriebstemperatur von 90°C für den Dauereinsatz haben sollte.
RAUCHARME, HALOGENFREIE (LSZH) ALTERNATIVE ZU TOPFLEX® TRI-RATED H07V2-K KABELN
Dieses Kabel ist nicht flammenausbreitend gemäß EN 60332-1 / IEC 60332-1 und VW-1, FT1 und FT2 gemäß UL 2556. Seine Reaktion auf Feuer BauPVO (CPR) ist Eca, nach EN 50575.
Für Anwendungen, die ein Schaltschrankkabel mit einer raucharmen, halogenfreien (LSZH) Isolierung oder einer höheren BauPVO (CPR)-Klasse wie Cca oder B2ca erfordern, ist dieses Kabel nicht geeignet, weshalb wir unser extraflexibles LSZH-Kabel für die Schaltschrankverkabelung empfehlen: TOXFREE® H07Z1-K.
WO KANN MAN TOPFLEX® TRI-RATED H07V2-K KABEL KAUFEN?
Wenn Sie dieses Kabel in Rollen kaufen möchten, lesen Sie bitte hier unsere Verkaufsbedingungen für Elektrofachhändler und Großhändler. Wir können Sie auch mit dem nächstgelegenen Top Cable-Händler in Verbindung setzen.
Einige der gebräuchlichsten Querschnitte, die sofort lieferbar sind, sind die folgenden:
| Kabel | Querschnitt des Leiters (mm2) |
| TOPFLEX® TRI-RATED H07V2-K | 1×0,50 |
| TOPFLEX® TRI-RATED H07V2-K | 1×1,5 |
| TOPFLEX® TRI-RATED H07V2-K | 1×2,5 |
| TOPFLEX® TRI-RATED H07V2-K | 1×4 |
| TOPFLEX® TRI-RATED H07V2-K | 1×6 |
| TOPFLEX® TRI-RATED H07V2-K | 1×10 |
| TOPFLEX® TRI-RATED H07V2-K | 1×16 |
| TOPFLEX® TRI-RATED H07V2-K | 1×35 |
| TOPFLEX® TRI-RATED H07V2-K | 1×50 |
| TOPFLEX® TRI-RATED H07V2-K | 1×120 |
| TOPFLEX® TRI-RATED H07V2-K | 1×240 |
| TOPFLEX® TRI-RATED H07V2-K | 1×400 |
Wenn Sie weitere technische Aspekte dieses Kabels, wie z. B. die Kurzschlussstrombelastbarkeit oder Korrekturfaktoren für die Lufttemperatur, benötigen, wenden Sie sich an uns.
Die Farbe der Ummantelung ist leicht an der Farbe der Ummantelung zu erkennen und sie ist so flexibel wie der Schaltschrankdraht selbst. Zur besseren Identifizierung reicht unsere breite Farbpalette von braun bis blau, weiß und rosa:
- Blau
- Braun
- Schwarz
- Rot
- Grün/Gelb
- Grau
- Dunkelblau
- Weiß
- Orange
- Violett
- Rosa
- Gelb

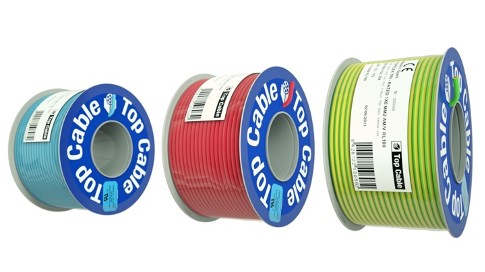

Als Hersteller und Lieferant von Top cable verfügen wir über ein umfangreiches Lager an konfektionierten Kabeln, die in 100m-Rollen zur sofortigen Auslieferung bereitstehen.
Fässer oder Bulk-Trommeln sowie andere Kabellängen sind auf Anfrage erhältlich. Beachten Sie unsere kurzen Lieferzeiten und die geringe Mindestbestellmenge.
TOPFLEX® TRI-RATED H07V2-K
Ein Schaltschrankkabel, das die BS-, UL- und CSA-Normen erfüllt
HÄUFIG GESTELLTE FRAGEN (FAQ) ZUM TOPFLEX® TRI-RATED H07V2-K KABEL
Welche Normen erfüllt das TOPFLEX® TRI-RATED H07V2-K Kabel?
Die TOPFLEX® H07V2-Leitung wird so genannt, weil sie die Anforderungen von drei verschiedenen Normen erfüllt: BSI (British Standards Institution) BS6231 Type CK, UL (Underwriters Laboratories) Subject 758 Appliance Wiring Materials (AWM) für die Typen 1015, 1028, 1283 und 1284 sowie CSA (Canadian Standards Association) Standard C22.2, No.127, Type TEW. Diese dreifache Bewertung bedeutet, dass dieses vielseitige Kabel die europäischen und nordamerikanischen Verdrahtungsvorschriften erfüllt.
BS 6231 ist eine britische Norm, die zuletzt 2006 von der BSI-Gruppe (einem weltweit führenden Anbieter von Normen, Managementsystemen, Informationen zur Geschäftsverbesserung und behördlichen Zulassungen) aktualisiert wurde. Diese Norm legt die Leistungs- und Konstruktionsanforderungen für einadrige, nicht ummantelte, PVC-isolierte Elektrokabel mit einer Nennspannung von 600/1000 V fest. Obwohl viele den Namen BS 6231 verwenden, wenn sie sich allgemein auf TRI-RATED-Kabel beziehen, ist dies eine falsche Aussage, da TRI-RATED-Kabel nach zwei anderen Normen als dieser zugelassen sind.
Underwriters Laboratories (UL) ist eine unabhängige Organisation zur Zertifizierung der Produktsicherheit, die seit 1894 tätig ist. UL ist das bekannteste national anerkannte Prüflabor (NRTL) in den Vereinigten Staaten und führt Zertifizierungsprüfungen für alle Elektrogeräte durch. Sie verwenden 70 verschiedene Produktkategorien und mehr als 30 Sicherheitsnormen, um Verdrahtungs- und Kabelprodukte zu bewerten. UL62, die Norm für flexible Kabel, ist die Norm, nach der TRI-RATED-Kabel zugelassen sind. Sie deckt flexible Kabel ab, die für die Verwendung in Übereinstimmung mit Artikel 400 des ANSI/NFPA 70, dem amerikanischen National Electrical Code“ (NEC), konstruiert und gelistet sind. UL hat eine Politik der Cross-Zertifizierung, so dass ein Produkt von UL unter Verwendung von CSA-Normen zertifiziert werden kann; solche Produkte werden als C-UL zertifiziert.
Die Canadian Standards Association (CSA) ist ein gemeinnütziger, auf Mitgliedschaft basierender Verband, der Normen zum Schutz der öffentlichen Gesundheit und Sicherheit und zum Erhalt der Umwelt in Kanada und auf dem Weltmarkt entwickelt. TRI-RATED Kabel sind nach der CSA-Norm C22.2 Nummer 49 zugelassen, die die Anforderungen für flexible Kabel, Aufzugskabel und Schachtkabel mit einer maximalen Spannung von 600 V festlegt.
Wo finde ich die technische Spezifikation des TOPFLEX® TRI-RATED H07V2-K Kabels im PDF-Format?
Hier ist die technische Spezifikation des TOPFLEX® TRI-RATED H07V2-K Kabels. Wenn Sie weitere technische Aspekte dieses Kabels benötigen, kontaktieren Sie uns.
Welche Zertifikate erfüllt dieses Kabel? Wie hoch ist seine BauPVO (CPR)-Einstufung? Wo kann ich seinen DoP überprüfen?
Dieses Kabel ist gemäß EN 50525-2-31 / BS 6231 / UL 758 / CSA C22.2 konstruiert und entspricht der europäischen BauPVO (Construction Products Regulation) Eca. Sie können die Leistungserklärung (DoP) unter diesem Link einsehen. Darüber hinaus ist das TOPFLEX® TRI-RATED H07V2-K Kabel CE, RoHS, AENOR, UL LISTED und zertifiziert.
Gibt es auch andere Schaltschrankkabel als TOPFLEX® TRI-RATED?
Ja, einige der gebräuchlichsten Panelkabel sind:
H07V-K
H07Z1-K
H07Z-K
Top Cable fertigt und liefert extraflexible Plattenkabel nach verschiedenen internationalen Normen. Kontaktieren Sie uns.
