Panzerkabel: AWA/SWA-Kabel und ihre Vorteile

Armierte AWA/SWA-Kabel bieten eine zusätzliche Schutzschicht, wenn ein mechanischer Schutz erforderlich ist. Ihre Fähigkeit, Stößen, Quetschungen, Nagetieren und Umwelteinflüssen standzuhalten, macht sie zur bevorzugten Wahl für den Schutz elektrischer Systeme in anspruchsvollen Umgebungen, immer in Übereinstimmung mit EN 60332-1 und den europäischen CPR-Brandschutzanforderungen.

AWA/SWA KABELANWENDUNGEN

Panzerkabel werden oft als Stahldrahtpanzerkabel oder Aluminiumdrahtpanzerkabel bezeichnet. Sie werden in einem breiten Spektrum von Anwendungen eingesetzt, bei denen ein robuster Schutz gegen mechanische Beschädigungen sehr wichtig ist:

• Das Baugewerbe ist auf armierte Kabel für die Stromverteilung in Industrie- und Gewerbegebäuden angewiesen. Diese Kabel gewährleisten eine unterbrechungsfreie Stromversorgung und schützen die elektrischen Systeme vor potenziellen Gefahren. Auch Außen- und Straßenbeleuchtungsanlagen profitieren von der Langlebigkeit gepanzerter Kabel, da sie Nagetiere und anderes Ungeziefer abwehren und widrigen Witterungsbedingungen sowie möglichem Vandalismus standhalten können.
• Panzerkabel werden auch häufig in explosionsgefährdeten Bereichen (ATEX) eingesetzt, z. B. in Chemieanlagen und Raffinerien, wo die Gefahr von Bränden oder Explosionen hoch ist.
• Unterirdische Anlagen, bei denen mechanischer Schutz von größter Bedeutung ist, stellen eine weitere wichtige Anwendung für Panzerkabel dar. Ihre Fähigkeit, den harten Bedingungen unter Tage standzuhalten, macht sie ideal für den Schutz elektrischer Systeme in U-Bahnen, Tunneln und anderen unterirdischen Strukturen.
• Auch die Bergbauindustrie hält Panzerkabel für unverzichtbar, da sie den anspruchsvollen Bedingungen im Bergbau standhalten.
• Marineanwendungen stellen einzigartige Herausforderungen dar, für die Panzerkabel gut gerüstet sind. Dank ihrer robusten Konstruktion widerstehen sie den korrosiven Auswirkungen von Salzwasser und den rauen Bedingungen der Meeresumwelt. Werften, Häfen und andere Schiffsanlagen verlassen sich auf Panzerkabel, um eine zuverlässige Stromverteilung und elektrische Sicherheit zu gewährleisten.

Die Vielseitigkeit und Stärke von Panzerkabeln gilt auch für andere Branchen und Anwendungen. Von Baustellen bis zu Produktionsanlagen, von landwirtschaftlichen Einrichtungen bis zu Verkehrsknotenpunkten bieten Panzerkabel überall dort eine zuverlässige Lösung, wo mechanischer Schutz und Langlebigkeit von größter Bedeutung sind.

VORTEILE VON PANZERKABELN

Armierte Kabel unterscheiden sich von nicht armierten Kabeln durch diese beiden Vorteile:

• Erstens bieten sie einen außergewöhnlichen mechanischen Schutz. Umhüllt von einer robusten Schicht aus Stahldraht oder Aluminiumband sind diese Kabel extrem widerstandsfähig gegen physische Schäden wie Quetschungen, Stöße und Durchdringungen. Dadurch sind sie ideal für anspruchsvolle Umgebungen wie Baustellen, Fabriken und Außenanlagen.
• Durch die Bewehrung kann das Kabel auch höheren Zugbelastungen standhalten.

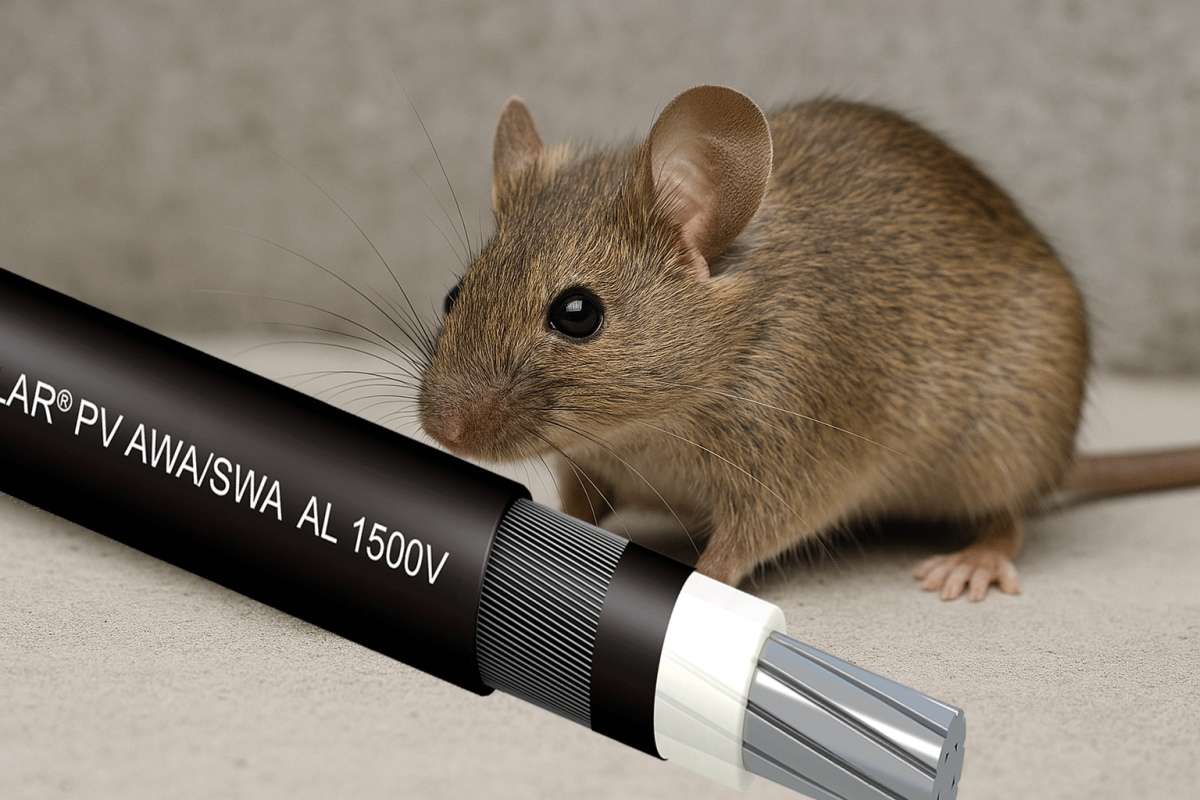

• Armierte Kabel zeichnen sich auch durch ihre Widerstandsfähigkeit gegenüber widrigen Bedingungen aus. Die Schutzarmierung schützt sie vor Feuchtigkeit, Staub, Schmutz und extremen Temperaturen und sorgt so für eine zuverlässige Leistung auch in den rauesten Umgebungen. Außerdem halten sie Nagetiere und andere Schädlinge wirksam ab, die in nicht gepanzerten Kabeln Schaden anrichten und kostspielige Unterbrechungen verursachen können.

NACHTEILE VON PANZERKABELN

Es ist jedoch wichtig, die Nachteile von Panzerkabeln zu kennen.

• Eines der Hauptprobleme ist ihr Gewicht und ihre Flexibilität. Die zusätzliche Schutzschicht macht sie unweigerlich schwerer und weniger flexibel als ungeschirmte Kabel. Dies kann zu Problemen bei der Verlegung führen, insbesondere in engen Räumen oder in Situationen, die häufige Bewegungen erfordern.
• Darüber hinaus haben armierte Kabel einen höheren Spannungsabfall als nicht armierte Kabel. Das Bewehrungsmaterial bringt zusätzlichen Widerstand in das Kabel ein, was zu einer allmählichen Abnahme des Spannungsniveaus über längere Strecken führt. Dieser Faktor muss bei Anwendungen berücksichtigt werden, bei denen es wichtig ist, die Spannung konstant zu halten.

Die Ausgewogenheit dieser Faktoren ist entscheidend für eine optimale Leistung und Zuverlässigkeit. Lassen Sie sich vom technischen Support-Team von Top Cable beraten, welches Kabel für Ihre Anwendung am besten geeignet ist.

ARTEN VON ARMIERTEN KABELN: AWA/SWA, UND ANDERE

AWA/SWA-Panzerkabel werden in verschiedenen Konfigurationen hergestellt, um unterschiedliche Anforderungen zu erfüllen. Die wichtigsten Arten von armierten Kabeln sind Aluminium (AWA) und Stahl (SWA).

• AWA-Kabel (aluminium wire armoured) bestehen aus einer Schicht gewellten Aluminiumbandes, das um die isolierten Adern gewickelt ist und Schutz und Flexibilität bietet, ohne die mechanische Festigkeit zu beeinträchtigen.
• SWA-Kabel (stahldrahtbewehrte Kabel) hingegen bestehen aus einer Schicht verzinkter Stahldrähte, die schraubenförmig um die isolierten Adern gewickelt sind, was einen hervorragenden mechanischen Schutz und eine hohe Druckfestigkeit bietet
• Andere Arten von bewehrten Kabeln (z. B. stahlverriegelte bewehrte Kabel) sind ebenfalls für verschiedene Anwendungen und Märkte erhältlich. Da Top Cable ein Kabelhersteller ist, können wir auf Anfrage maßgeschneiderte armierte Kabel liefern.

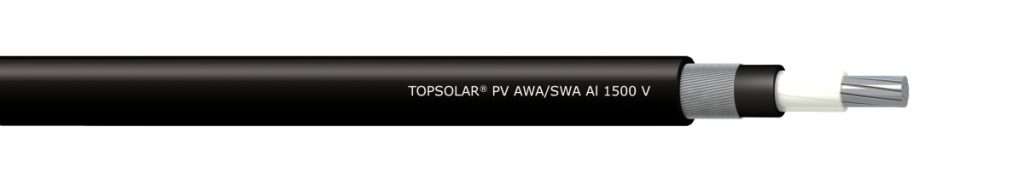

WIE IST EIN AWA/SWA-PANZERKABEL AUFGEBAUT?

Der typische Konstruktionsprozess eines AWA/SWA-Aluminium- oder Stahldrahtpanzerkabels sieht wie folgt aus:

• Leiter: Kupferleiter Klasse 5 (flexibel).
• Isolierung: Isolierung aus vernetztem Polyethylen (XLPE) mit hoher Temperaturbeständigkeit und ausgezeichneter Durchschlagsfestigkeit.
• Ummantelung: Sie bildet eine Schutzschicht zwischen der Isolierung und der Ummantelung.
• Armierung: Eine Stahl- oder Aluminiumarmierung bietet mechanischen Schutz, der es dem Kabel ermöglicht, den mechanischen Belastungen standzuhalten, denen es ausgesetzt ist. Aluminiumarmierungen werden in einadrigen Kabeln verwendet, um Streuströme zu verhindern, die das Kabel überhitzen könnten. Stahlband wird in mehradrigen Kabeln verwendet.
• Außenmantel: Je nach Anwendung des Kabels kann der Außenmantel aus PVC oder LSZH bestehen. Für öffentliche Bereiche wird die Verwendung von LSZH-Kabeln empfohlen – und manchmal ist sie sogar vorgeschrieben. Ein UV-beständiger Außenmantel ist ebenfalls sehr zu empfehlen.

KOHLENWASSERSTOFFBESTÄNDIGE PANZERKABEL

Für Anwendungen, die anfällig für Kohlenwasserstoffangriffe und das Eindringen von Feuchtigkeit sind, insbesondere in der Öl-, Gas- und petrochemischen Industrie, sind kohlenwasserstoffbeständige Panzerkabel die beste Wahl.

Wir bei Top Cable fertigen und liefern sowohl ein- als auch mehradrige kohlenwasserstoffbeständige armierte Kabel. Siehe unsere Spezifikationen für 1 kV kohlenwasserstoffbeständige Stromkabel mit AWA/SWA-Bewehrung.

TOP CABLE, HERSTELLER VON LV- UND MV-ARMIERTEN KABELN

Top Cable fertigt und liefert eine breite Palette von armierten Kabeln aus Aluminiumdraht und Stahldraht (AWA/SWA) für Innen- und Außeninstallationen sowie für Kabelkanäle und Erdverlegung, wo starke mechanische Belastungen auftreten. Dies sind einige der wichtigsten Produkte des Unternehmens:

Die AWA/SWA-Panzerkabel von Top Cable werden in Übereinstimmung mit internationalen, europäischen und lokalen Normen und Spezifikationen hergestellt und entwickelt.

Wir können armierte Niederspannungskabel (Nennspannung 600/1000 V) und armierte Mittelspannungskabel (3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV und 18/30 kV) liefern.

Lassen Sie sich von unserem technischen Support-Team beraten, welcher Bewehrungstyp für Ihren Anwendungsfall (AWA/SWA) am besten geeignet ist – kontaktieren Sie uns noch heute!
