Kabel für Photovoltaikanlagen

Solarkabel sind der Schlüssel zu einer Photovoltaikanlagen, sei es in großen Anlagen in Solarparks oder in kleineren Photovoltaikanlagen in häuslichen Solaranlagen für den Eigenverbrauch.

HOCHLEISTUNGSKABEL FÜR PHOTOVOLTAIKANLAGEN

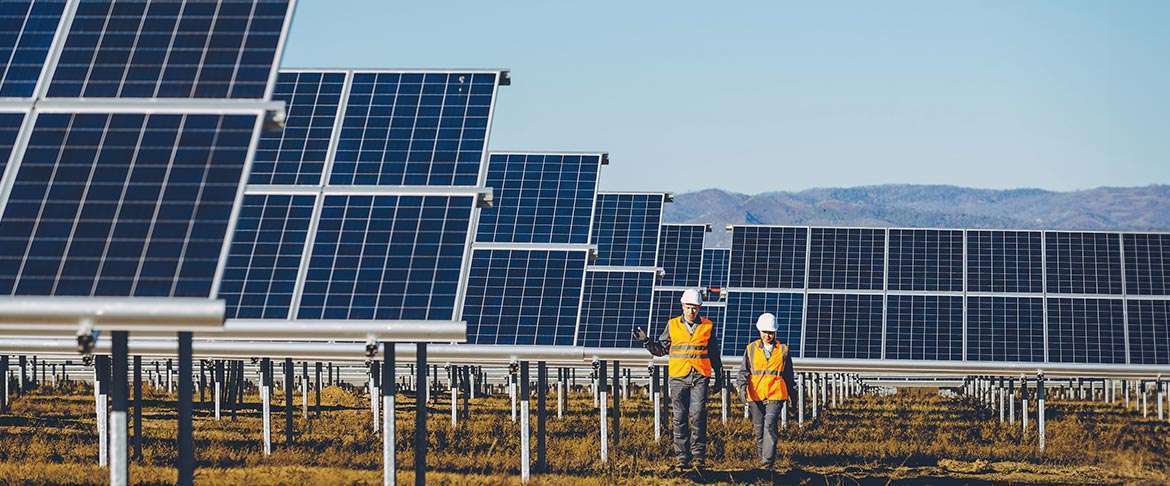

In großen Solarparks wird die Sonnenenergie direkt in elektrische Energie umgewandelt. Diese Kabel sind für den Einsatz bei hohen Temperaturen und allen Arten von Wetterbedingungen geeignet. Da das Kabelvolumen in diesen Anlagen recht groß ist, müssen unbedingt geeignete Kabel mit maximaler Leistung verwendet werden, die der neuen 1500-V-Norm EN 50618 entsprechen.

SOLARKABEL VOM PANEL ZUR STRINGBOX

Das TOPSOLAR PV-Kabel H1Z2Z2-K 1,5/1,5 (1,8) kV DC wurde speziell entwickelt, um den anspruchsvollsten Bedingungen zwischen den Modulen und dem Niederspannungs-Gleichstromnetz einer Solaranlage standzuhalten.

Das TOPSOLAR PV-Kabel H1Z2Z2-K, das nach den Normen EN 50618 und IEC 62930 entwickelt wurde, besteht aus einem verzinnten Kupferleiter (von den Normen gefordert), einer halogenfreien Isolierung (LSZHF) und einem raucharmen Gummimantel. Dies sind seine repräsentativsten Merkmale:

	UV-beständig
	Halogenfreie, raucharme Kabel (CPR Europäische Bauproduktenverordnung: Cca -s1b, d2, a1)
	TÜV-Zertifikat
	Ihre zulässige Intensität ist bei gleichem Querschnitt höher als bei herkömmlichen Kabeln und erlaubt Leitertemperaturen von bis zu 120ºC
	30 Jahre Lebensdauer bei 90ºC
	Seine außergewöhnliche Flexibilität und sein geringerer Durchmesser erleichtern die Installation.
	Solarkabel sind am besten für den mobilen Einsatz geeignet. Um die Sonneneinstrahlung optimal zu nutzen, werden häufig Solar-Tracker eingesetzt. In diesen Fällen sind die Verbindungskabel zwischen den mobilen Strukturen und den festen Teilen Bewegungen ausgesetzt, so dass herkömmliche Kabel nicht geeignet sind.
	Solarkabel sind mit den meisten bekannten Steckern kompatibel
	Sie können dauerhaft in Wasser eingetaucht installiert werden (AD8)

MITTELSPANNUNGSKABEL FÜR PHOTOVOLTAIKANLAGEN

Mittelspannungs- und Aluminiumkabel führen vom Transformator zum Stromverteilungsnetz. Top Cable bietet eine breite Palette von Mittelspannungskabeln für Solarparks an, die von den wichtigsten Stromversorgern zertifiziert sind:

• XLPE-Kabel (isoliert mit vernetztem Polyethylen) wie die X-VOLT RHZ1-Kabel, die einen hohen Isolationswiderstand aufweisen.

• HEPR-Kabel (mit Ethylen-Propylen-Isolierung), wie z. B. X-VOLT AL (-OL) HEPRZ1 (AS), die Dauerbetriebstemperaturen von 105 ºC standhalten und eine hervorragende Beständigkeit gegen thermische Alterung und Teilentladungen aufweisen.

In beiden Fällen können Mittelspannungskabel Dichtungselemente in der Abschirmung enthalten, die die Längsausbreitung von Feuchtigkeit im Falle einer Perforation des Außenmantels verhindern, und/oder Elemente zur Längsabdichtung des Leiters.

ALUMINIUMKABEL FÜR PHOTOVOLTAIKANLAGEN

• TOPSOLAR PV AL 1500 V. Dieses Kabel hat einen Aluminiumleiter der Klasse 2, eine XLPE-Isolierung und einen PVC-Außenmantel. Es ist ein UV-beständiges Kabel mit einer Betriebstemperatur von 90ºC und kann vollständig unter Wasser verlegt werden (AD8).
• TOPSOLAR® PV AWA/SWA AL 1500 V. Es handelt sich um ein Kabel aus Aluminium (einadrig) oder verzinkter Drahtbewehrung (mehradrig), mit einem Aluminiumleiter der Klasse 2, XLPE-Isolierung und speziellem UV-beständigem PVC. Es hat die Schlagzähigkeit AG4 (hoher Schwierigkeitsgrad) und eine Betriebstemperatur von 90ºC.
• TOPSOLAR® PV LSZH Al 1500 V HEAVY DUTY. Dieses Kabel hat einen Aluminiumleiter der Klasse 2, eine XLPE-Isolierung und einen PVC-Außenmantel. Es ist ein UV-beständiges, halogenfreies Kabel mit einer Betriebstemperatur von 90ºC und kann vollständig unter Wasser (AD8) verlegt und in den meisten Böden direkt vergraben werden.

Planung und Entwurf einer PV-Anlage

HILFSKABEL FÜR SOLARPARKS

Top Cable verfügt auch über eine breite Palette von Kabeln für Nebenanlagen in Solarparks, wie z. B.:

• Topflex H07V-K (gelb/grün) (oder seine halogenfreie Version Toxfree ES07Z1-K (AS) ) für die Erdung aller Schalttafelstrukturen. Es wurde speziell für Installationen entwickelt, die ein flexibles Kabel erfordern.
• Powerflex RV-K (oder seine halogenfreie Version Toxfree RZ1-K (AS) ) für geschlossene Fernsehsysteme und die Versorgung von Tracker-Motoren, wenn sie mit Trackern installiert werden. Es ist ein industrielles, flexibles Kabel für die Stromübertragung und kann feuchten Bedingungen einschließlich vollständigem Eintauchen in Wasser standhalten (AD8).
• TOXFREE ZH OUTDOOR H07Z1-K (AS) Cu/Sn. Ein Solar-Erdungskabel, mit verzinntem Kupferleiter. Hat eine Klasse 5 in der Flexibilität und eine Betriebstemperatur von 70ºC.
• FTP/UTP-Kabel der Kategorie 6 und Singlemode- und Multimode-Lichtwellenleiter.

SOLARKABEL FÜR HÄUSLICHE EIGENVERBRAUCHSANLAGEN

Das TOPSOLAR PV H1Z2Z2-K 1,5/1,5 (1,8) kV DC-Kabel, das wir am Anfang dieses Artikels gesehen haben, ist zweifellos das am besten geeignete Kabel für eine Photovoltaikanlage im Haus:

• Wegen seiner hervorragenden photovoltaischen elektrischen Leistung und seiner extremen Flexibilität.
• Weil es ein halogenfreies Solarkabel ist, das der europäischen Bauproduktenverordnung (CPR: Cca -s1b, d2, a1) entspricht.
• Weil es TÜV-zertifiziert ist.
• Weil es eine Lebensdauer von 30 Jahren bei 90ºC hat.

ÜBERLEGUNGEN BEI DER AUSWAHL EINES PHOTOVOLTAIKKABELS

Die elektrische Verkabelung ist einer der wichtigsten Punkte bei der Installation von Photovoltaikanlagen. Die richtige Kabelauswahl wird die Leistung des Solargartens kurz-, mittel- und langfristig optimieren.

ANSPRUCHSVOLLE BEDINGUNGEN, DENEN DIE PHOTOVOLTAIKANLAGEN STANDHALTEN MÜSSEN

Das Verbindungskabel, das die Paneele und das DC-Niederspannungsnetz in Photovoltaikanlagen verbindet, muss den anspruchsvollsten Bedingungen standhalten:

• Haben eine Nutzungsdauer von 30 Jahren bei 90 ° C. In der Lage, bis zu 120 ° C dauerhaft standhalten.
• Seine zulässige Intensität muss bei gleichem Querschnitt höher sein als bei herkömmlichen Kabeln.
• Es muss ein für den mobilen Einsatz geeignetes Kabel sein. Es ist üblich, Tracker zu verwenden, um die Sonneneinstrahlung zu maximieren. Vergessen Sie nicht, dass in diesen Fällen die Verbindungskabel zwischen den beweglichen Strukturen und den festen Teilen Bewegungen ausgesetzt sind. Herkömmliche Kabel sind dafür nicht geeignet
• Sie sind aufgrund ihrer außergewöhnlichen Flexibilität und ihres geringen Durchmessers bequemer zu installieren. Das empfohlene Kabel besteht aus einem flexiblen verzinnten Kupferleiter der Klasse 5, einer hochwertigen Ethylen-Propylen-Isolierung und einer Ummantelung aus Ethylvinylacetat (EVA). Durch seinen geringen Außendurchmesser ist das Kabel handlicher und nimmt weniger Platz in den Rohren ein.
• Schließlich ist es zwar nicht zwingend erforderlich, aber sehr praktisch, dass das Photovoltaikkabel die Garantie des TÜV-Zertifikats bietet.

Das Kabel TOPSOLAR PV H1Z2Z2-K wurde speziell für den Anschluss von Solarmodulen in Solarparks entwickelt und verfügt daher über alle oben genannten Eigenschaften.

GUTE DURCHSCHLAGFESTIGKEIT, NIEDRIGER VERLUSTFAKTOR UND HOHER ISOLATIONSWIDERSTAND

Wie bei den Kabeln für das Mittelspannungsnetz in einer Fotovoltaikanlage. Das Kabel ist entweder XLPE (mit vernetztem Polyethylen isoliert) oder HEPR (Ethylen-Propylen). Es ist sehr praktisch, dass die äußere Halbleiterschicht abnehmbar ist. Ihre leichte Entnahme ist ein entscheidender Faktor, wenn es darum geht, die Kabelenden für die Herstellung von Spleißen oder Klemmen richtig vorzubereiten. Außerdem bedeutet es eine erhebliche Zeitersparnis für den Installateur.

Mittelspannungskabel mit XLPE-Isolierung zeichnen sich durch eine gute Durchschlagsfestigkeit, einen niedrigen Verlustfaktor und einen hohen Isolationswiderstand aus.

Mit HEPR-Kautschuk isolierte Mittelspannungskabel können Dauerbetriebstemperaturen von bis zu 105 °C standhalten. Sie weisen auch eine sehr gute Beständigkeit gegen thermische Alterung und Teilentladungen auf.

In beiden Fällen können die Kabel Dichtungselemente an der Abschirmung aufweisen. Diese verhindern die Ausbreitung von Feuchtigkeit in Längsrichtung. Im Falle einer Perforation der Ummantelung und/oder der Elemente zur Längsabdichtung des Leiters.

TOP CABLE, EIN KOMPLETTANBIETER FÜR PHOTOVOLTAIKANLAGEN

Top Cable ist ein integraler Hersteller und Lieferant von Solarkabeln für Photovoltaikanlagen jeder Größe in der ganzen Welt.

Verfügt über eine breite Palette von Solarkabeln. Zögern Sie nicht, unser Verkaufsteam zu kontaktieren, um das Kabel zu finden, das am besten zu Ihrem Projekt passt.
