Cables para instalaciones fotovoltaicas

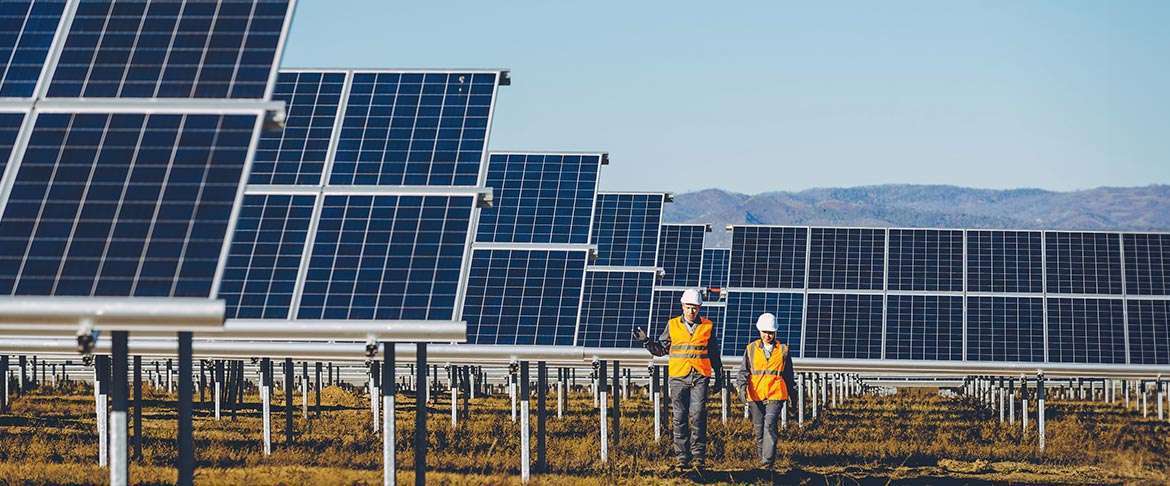

Los cables solares son un elemento indispensable en una instalación fotovoltaica, bien sea en grandes instalaciones en huertas solares o en instalaciones fotovoltaicas de menor dimensión en sistemas domésticos.

CABLES DE ALTO RENDIMIENTO DISEÑADOS PARA INSTALACIONES FOTOVOLTAICAS

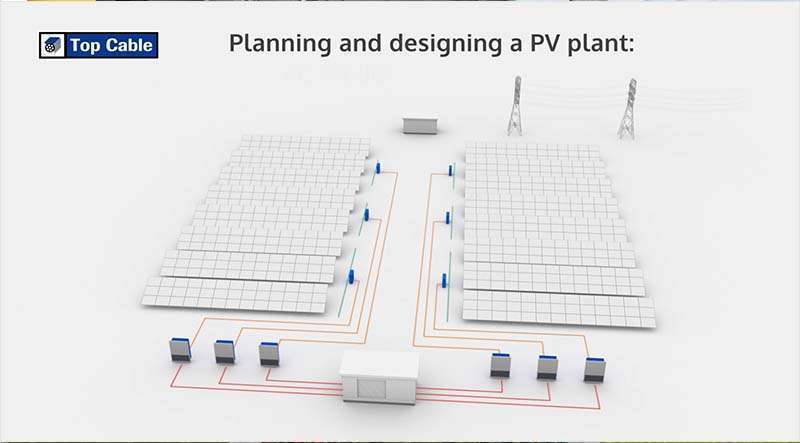

En las grandes huertas solares se transforma directamente la energía del sol en energía eléctrica. Son cables aptos para uso bajo temperaturas elevadas y todo tipo de condiciones climáticas. El volumen de cables en este tipo de instalaciones es muy alto, con lo que es fundamental el uso de los cables adecuados y con las máximas prestaciones, que cumplan el nuevo estándar a 1500V EN 50618.

CABLES SOLARES PARA INSTALACIONES FOTOVOLTAICAS AL CONCENTRADOR (O STRINGBOX)

El cable TOPSOLAR PV H1Z2Z2-K 1,5/1,5 (1,8) kV DC ha sido específicamente diseñado para soportar las condiciones más exigentes entre los paneles y la red de BT en corriente continua de instalaciones solares.

El cable TOPSOLAR PV H1Z2Z2-K, diseñado siguiendo los estándares EN 50618 y IEC 62930, está formado a partir de un conductor de cobre estañado (obligado por norma), un  aislamiento libre de halógenos (LSZH) y cubierta de goma con baja emisión de humos.  Éstas son sus prestaciones más representativas:

	Cables resistentes a los rayos ultravioleta
	Cables libres de halógenos con baja emisión de humos (Certificación CPR: Cca -s1b, d2, a1)
	Certificado TÜV
	Su intensidad admisible es superior, a igualdad de sección, a los cables convencionales, permitiendo llegar a temperaturas hasta 120ºC en el conductor, lo que supone importantes incrementos de intensidades admisibles respecto a secciones similares de los cables
	Tiene una vida útil de 30 años a 90ºC
	Su extraordinaria flexibilidad y reducido diámetro facilita la instalación
	Cables solares aptos para servicio móvil. Es frecuente la utilización de seguidores para aprovechar al máximo la radiación solar. En estos casos, los cables de conexión entre las estructuras móviles y las partes fijas están sometidos a movimiento, por lo que los cables convencionales no son aptos
	Cables solares compatibles con la mayoría de conectores
	Se pueden instalar sumergidos en agua permanentemente (AD8)

CABLES DE MEDIA TENSIÓN PARA HUERTAS SOLARES

Son cables que van desde el transformador hasta conectar con la red de distribución eléctrica. Top Cable ofrece dos familias de cables de Media Tensión aptos para huertas solares, ambos certificados por las principales compañías eléctricas:

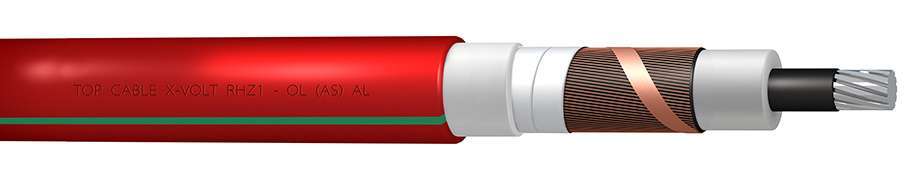

• Los aislados en polietileno reticulado (XLPE), como los cables X-VOLT RHZ1,  que se caracterizan por una buena rigidez dieléctrica, un bajo factor de pérdidas y altas resistencia de aislamiento.

• Los aislados con etileno propileno (HEPR), como los cables X-VOLT HEPRZ1 AL, que soportan temperaturas de funcionamiento continuo de 105ºC, presentando muy buena resistencia al envejecimiento térmico y a las descargas parciales.

En ambos casos, los cables de MT pueden incluir elementos obturadores en la pantalla, que impiden la propagación longitudinal de la humedad en caso de perforación de la cubierta y/o los elementos para la obturación longitudinal del conductor.

CABLES DE ALUMINIO PARA HUERTAS SOLARES

• Powerhard RV-AL 1500V. Está formado por un conductor de aluminio clase 2, aislamiento de XLPE y cubierta de PVC. Se trata de un cable resistente a los rayos ultravioleta, con una temperatura de servicio de 90ºC  y posibilidad de instalación sumergido en agua (AD8).
• TOPSOLAR^® PV AWA/SWA AL 1500 V. Es un cable de aluminio (unipolares) o de acero galvanizado (multipolares) de clase 2. Tiene aislamiento XLPE y PVC especial resistente a los rayos UV. Tiene una alta resistencia al impacto (AG4) y una temperatura de servicio de 90ºC.
• TOPSOLAR^® PV LSZH Al 1500 V HEAVY DUTY. Es un cable con el conductor de aluminio de clase 2, aislamiento XLPE y PVC especial resistente a los rayos UV. Es libre de halógenos, con una temperatura de servicio de 90ºC y se puede instalar sumergido en agua (AD8) e incluso soterrado.

CABLES AUXILIARES PARA INSTALACIÓN EN HUERTAS SOLARES

Top Cable dispone también de una amplia gama de cables para instalaciones auxiliares en huertas solares, como:

• Topflex H07V-K (amarillo/verde) (o su versión libre de halógenos Toxfree ES07Z1-K (AS) ) para conectar a tierra todas las estructuras de los paneles. Está especialmente diseñado para instalaciones que precisen de un cable de alta flexibilidad.
• Powerflex RV-K (ó en su versión libre de halógenos Toxfree RZ1-K (AS) ) para todos los sistemas de cctv y alimentación de los motores de los trackers en el caso de que la instalación sea con seguidores. Es un cable flexible de potencia diseñado para satisfacer los requisitos industriales más exigentes, con la posibilidad de instalación en condiciones húmedas, incluso sumergido (AD8).
• TOXFREE ZH OUTDOOR H07Z1-K (AS) Cu/Sn. Se trata de un cable solar para toma a tierra, con conductor de cobre estañado. Tiene la clase 5 en flexibilidad y una temperatura de servicio de 70ºC.
• Cables F/UTP Categoría 6 y cables de Fibra Óptica monomodo y multimodo.

CABLES SOLARE PARA INSTALACIONES FOTOVOLTAICAS DOMÉSTICAS

El cable TOPSOLAR PV H1Z2Z2-K 1,5/1,5 (1,8) kV DC que hemos visto al inicio de este artículo es, sin duda, el cable más adecuado para las instalaciones fotovoltaicas domésticas:

• Por sus excelentes prestaciones eléctricas fotovoltaicas y su flexibilidad extrema.
• Porque es un cable solar libre de halógenos que cumple con la Norma Europea Construction Products Regulation (Certificación CPR: Cca -s1b, d2, a1).
• Porque tiene la certificación TÜV.
• Porque tiene una vida útil de 30 años a 90ºC.

TOP CABLE, UN PROVEEDOR INTEGRAL PARA INSTALACIONES FOTOVOLTAICAS DE CUALQUIER TAMAÑO

Top Cable somos un fabricante y proveedor integral de cables solares para todo el conexionado de instalaciones fotovoltaicas de cualquier tamaño en cualquier parte del mundo.

En Top Cable tenemos una oferta muy amplia de cableado solar. No dudes en contactar con nuestro equipo comercial para encontrar el cable que mejor se adapta a tu proyecto.
