Cables armados: los cables blindados y sus ventajas

Los cables blindados armados proporcionan una capa adicional de protección allí donde se necesita protección mecánica. Su capacidad para resistir impactos, aplastamientos, roedores y riesgos ambientales los convierte en la opción preferida para salvaguardar los sistemas eléctricos en entornos exigentes, siempre de conformidad con la norma EN 60332-1 y los requisitos europeos de seguridad contra incendios CPR.

APLICACIONES DE LOS CABLES BLINDADOS

Los cables armados suelen denominarse cables armados de alambre de acero o cables armados de alambre de aluminio. Se utilizan en una amplia gama de aplicaciones en las que es muy importante contar con una protección sólida contra daños mecánicos:

• La industria de la construcción confía en los cables armados para la distribución de energía en edificios industriales y comerciales. Estos cables garantizan un suministro eléctrico ininterrumpido y protegen los sistemas eléctricos de posibles peligros. Las instalaciones de iluminación exterior y alumbrado público también se benefician de la durabilidad de los cables armados, ya que pueden ahuyentar roedores y otras plagas, soportar condiciones climáticas adversas y posibles actos vandálicos.
• Los cables armados también se utilizan habitualmente en lugares peligrosos (ATEX), como plantas químicas y refinerías, donde el riesgo de incendio o explosión es elevado.
• Las instalaciones subterráneas, donde la protección mecánica es primordial, presentan otra aplicación crucial para los cables armados. Su capacidad para soportar los rigores de los entornos subterráneos los hace ideales para salvaguardar los sistemas eléctricos en metros, túneles y otras estructuras subterráneas.
• La industria minera también considera indispensables los cables armados por su resistencia a las exigentes condiciones de las minas.
• Las aplicaciones marinas plantean retos únicos que los cables armados están bien equipados para afrontar. Su robusta construcción les permite resistir los efectos corrosivos del agua salada y las duras condiciones de los entornos marinos. Los astilleros, puertos y otras instalaciones marinas confían en los cables armados para garantizar una distribución fiable de la energía y la seguridad eléctrica.

La versatilidad y resistencia de los cables armados se extiende a otros sectores y aplicaciones. Desde obras de construcción a plantas de fabricación, desde instalaciones agrícolas a centros de transporte, los cables armados ofrecen una solución fiable allí donde la protección mecánica y la durabilidad son primordiales.

VENTAJAS DE LOS CABLES BLINDADOS

Los cables armados se distinguen de los no armados por estas dos ventajas:

• En primer lugar, ofrecen una protección mecánica excepcional. Envueltos en una robusta capa de armadura de alambre de acero o cinta de aluminio, estos cables son extraordinariamente resistentes a daños físicos como aplastamientos, impactos y penetraciones. Esto los hace ideales para entornos exigentes como obras, fábricas e instalaciones al aire libre.
•  La armadura también permite al cable soportar mayores cargas de tracción.
• Los cables armados también destacan por su resistencia a condiciones adversas. La armadura protectora los protege de la humedad, el polvo, la suciedad y las temperaturas extremas, garantizando un rendimiento fiable incluso en los entornos más difíciles. Además, disuaden eficazmente a roedores y otras plagas, que pueden causar estragos en cables no armados y provocar costosas interrupciones.

DESVENTAJAS DE LOS CABLES BLINDADOS

Sin embargo, es importante reconocer los inconvenientes asociados a los cables armados.

• Uno de los principales problemas es su peso y flexibilidad. La capa de protección añadida los hace inevitablemente más pesados y menos flexibles que los cables no blindados. Esto puede plantear problemas de instalación, sobre todo en espacios reducidos o situaciones que requieran movimientos frecuentes.
• Además, los cables armados presentan una mayor caída de tensión que los no armados. El material de armadura introduce resistencia adicional en el cable, lo que provoca una disminución gradual de los niveles de tensión en distancias más largas. Este factor debe tenerse muy en cuenta en las aplicaciones en las que es crucial mantener niveles de tensión constantes.

Equilibrar estos factores es esencial para garantizar un rendimiento y una fiabilidad óptimos. Pida consejo al equipo de asistencia técnica de Top Cable sobre el cable más adecuado para su aplicación.

TIPOS DE CABLES BLINDADOS: DE ALUMINIO, ACERO, Y OTROS

Los cables armados se fabrican en diversas configuraciones para satisfacer diferentes requisitos. Los principales tipos de cables armados son los de aluminio y los de acero.

• Los cables con armadura de alambre de aluminio se construyen con una capa de cinta de aluminio ondulada que envuelve los núcleos aislados, ofreciendo protección y flexibilidad al tiempo que mantienen una buena resistencia mecánica.
• Los cables armados con cinta de alambre de acero, por su parte, se construyen con una capa de alambres de acero galvanizado envueltos helicoidalmente alrededor de los núcleos aislados, lo que proporciona una excelente protección mecánica y resistencia al aplastamiento.
• También existen otros tipos de cables armados (por ejemplo, los cables armados con enclavamiento de acero) destinados a diferentes aplicaciones y mercados. Dado que en Top Cable somos fabricantes de cables, podemos suministrar cables armados personalizados a petición del cliente.

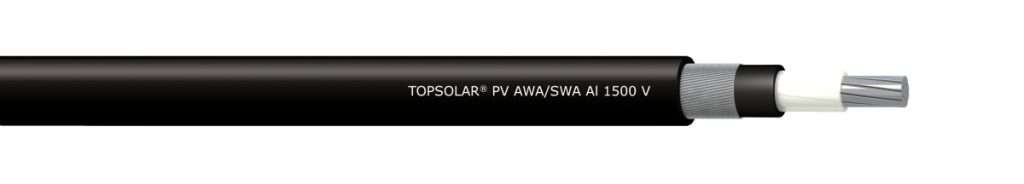

¿CÓMO SE CONSTRUYE UN CABLE BLINDADO?

El proceso de construcción típico de un cable blindado de aluminio o alambre de acero es la siguiente:

• Conductor: conductor de cobre clase 5 (flexible).
• Aislamiento: aislamiento de polietileno reticulado (XLPE) que proporciona una alta resistencia a la temperatura y una excelente rigidez dieléctrica.
• Revestimiento: crea una capa protectora entre el aislamiento y la armadura.
• Armadura: una armadura de acero o aluminio proporciona una protección mecánica que permite al cable soportar los esfuerzos mecánicos a los que está expuesto. La armadura de aluminio se utiliza en los cables unipolares para evitar corrientes parásitas que puedan sobrecalentar el cable. En los cables multiconductores se utiliza cinta de acero.
• Cubierta exterior: dependiendo de la aplicación del cable, la cubierta exterior puede ser de PVC o LSZH. Para lugares públicos se recomienda -y a veces es obligatorio- utilizar cables LSZH. También es muy recomendable una cubierta exterior resistente a los rayos UV.

CABLES ARMADOS RESISTENTES A LOS HIDROCARBUROS

Para aplicaciones propensas al ataque de hidrocarburos y a la penetración de humedad, especialmente relevantes para las industrias petrolera, gasística y petroquímica, los cables armados resistentes a hidrocarburos son la mejor elección.

En Top Cable, fabricamos y suministramos cables armados resistentes a los hidrocarburos tanto en un solo núcleo como en varios núcleos. Puedes consultar aquí nuestras especificaciones para cables de energía de 1 kV resistentes a hidrocarburos con armadura.

TOP CABLE, FABRICANTE DE CABLES BLINDADOS LV Y MV

Top Cable fabrica y suministra una amplia gama de cables armados de alambre de aluminio y alambre de acero para interiores, exteriores, conductos e instalaciones subterráneas de enterramiento directo en las que se producen tensiones mecánicas severas. Estos son algunos de sus productos más relevantes:

Los cables blindados de Top Cable han sido fabricados y diseñados de acuerdo con las normas y especificaciones internacionales, europeas y locales.

Podemos suministrar cables armados de baja tensión (tensión nominal de 600/1000 V) y cables armados de media tensión (3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV y 18/30 kV).

Pide consejo a nuestro equipo de asistencia técnica sobre el tipo de armadura más adecuado para la aplicación prevista. ¡Ponte en contacto con nosotros hoy mismo!
