Toxfree® RZ1-K, cable de potencia LSZH con la máxima protección CPR frente al incendio
El TOXFREE® RZ1-K 0,6/1kV es un cable flexible de potencia, libre de halógenos, que tiene una baja emisión de humos y no propaga el incendio. Gracias a su flexibilidad, es un cable especialmente adecuado en instalaciones industriales complejas. En España es conocido como “manguera eléctrica sin halógenos” ó “manguera eléctrica verde”, ya que su cubierta es de color verde según la norma UNE 21123-4.

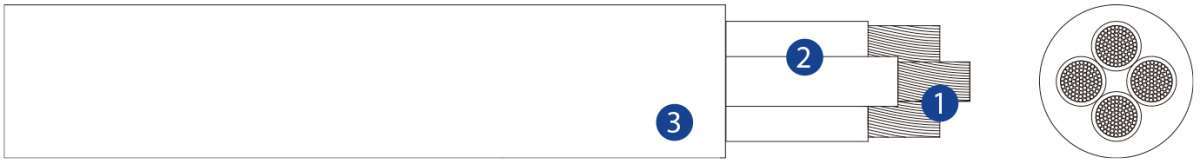

DISEÑO:
1 – Conductor de cobre flexible (clase 5).
2 – Aislamiento de polietileno reticulado flexible (XLPE).
3 – Cubierta de poliolefina ignifugada libre de halógenos flexible, con baja emisión de humos y gases corrosivos en caso de incendio.
UN CABLE DE SEGURIDAD FRENTE AL INCENDIO
El cable TOXFREE® RZ1-K (AS) 0,6/1kV presenta unas excelentes prestaciones en caso de producirse un incendio: no propaga la llama, no propaga el incendio, es libre de halógenos, y tiene una baja emisión de humos y gases corrosivos. Es lo que se conoce como cable “Toxfree”, “libre de halógenos”, ó LSZH (Low Smoke Zero Halogen) con clasificación B2ca y Cca por la Normativa Europea CPR. Se trata de un cable de instalación obligada en locales de Pública Concurrencia como centros comerciales, aeropuertos, escuelas, etc.
Los cables TOXFREE® RZ1-K también son de obligada instalación en el interior de viviendas de estas Comunidades Autónomas.
CARACTERÍSTICAS TÉCNICAS DEL CABLE TOXFREE® ZH RZ1-K
El TOXFREE® RZ1-K 0,6/1kV tiene una gran flexibilidad y una buena resistencia a temperaturas máximas y mínimas, a los impactos, a los ataques químicos y a los rayos ultravioleta. Un cable flexible como el TOXFREE® RZ1-K ofrece una mayor facilidad de manejo y tendido, además de adaptarse mejor a las sinuosidades de los recorridos cuando se realiza el tendido. Además, su cubierta de fácil pelado puede suponer un ahorro del 30 % en mano de obra.
Máxima seguridad CPR frente al incendio (B2ca, Cca)
Cable Flexible
AD8 (sumergible)
Resistente a los rayos UV
INSTALACIONES DONDE SE ACONSEJA UTILIZAR TOXFREE® RZ1-K
El TOXFREE® RZ1-K (AS) 0,6/1kV, fabricado por Top Cable, es muy versátil y se utiliza en todo tipo de instalaciones:
- Redes de alimentación subterránea para instalaciones de alumbrado exterior.
- Derivación individual.
- Línea general de alimentación.
- Instalaciones interiores o receptoras.
- Locales de pública concurrencia.
- Redes subterráneas para distribución en baja tensión.
- Redes de distribución de energía eléctrica y acometidas subterráneas.
- Instalaciones en locales de características especiales.
Puede ser instalados al aire, entubados y/ó enterrados en instalaciones interiores y exteriores, tanto en su versión monoconductor como multiconductor.
¿DÓNDE COMPRAR MANGUERA ELÉCTRICA VERDE TOXFREE® RZ1-K?
Para comprar cable libre de halógenos TOXFREE® RZ1-K en bobinas ó rollos de 100 metros, consulta aquí nuestras condiciones de venta para Distribuidores y Mayoristas de Material Eléctrico. También te podemos poner en contacto con tu distribuidor Top Cable más cercano.
Algunas de las secciones de cable eléctrico TOXFREE® RZ1-K más habituales y con stock inmediato son las siguientes:
| Formato | Código Top Cable Toxfree® RZ1-K (AS) | Sección del conductor (mm2) |
| Cable RZ1-K (AS) en bobinas | 3201006.C | 1×6 |
| Cable RZ1-K (AS) en bobinas | 3201010 | 1×10 |
| Cable RZ1-K (AS) en bobinas | 3201240 | 1X240 |
| Cable RZ1-K (AS) en bobinas | 3202001MC | 2×1,5 |
| Cable RZ1-K (AS) en bobinas | 3202002MC | 2×2,5 |
| Cable RZ1-K (AS) en bobinas | 3203001MC | 3G1,5 |
| Cable RZ1-K (AS) en bobinas | 3203002MC | 3G2,5 |
| Cable RZ1-K (AS) en bobinas | 3204001MC | 4G1,5 |
| Cable RZ1-K (AS) en bobinas | 3204002MC | 4G2,5 |
| Cable RZ1-K (AS) en bobinas | 3205001MC | 5G1,5 |
| Cable RZ1-K (AS) en bobinas | 3205002MC | 5G2,5 |
| Cable RZ1-K (AS) en rollos de 100 metros | 3202001MCR100 | 2×1,5 |
| Cable RZ1-K (AS) en rollos de 100 metros | 3202002MCR100 | 2×2,5 |
| Cable RZ1-K (AS) en rollos de 100 metros | 3203001MCR100 | 3G1,5 |
| Cable RZ1-K (AS) en rollos de 100 metros | 3203002MCR100 | 3G2,5 |
| Cable RZ1-K (AS) en rollos de 100 metros | 3204001MCR100 | 4G1,5 |
| Cable RZ1-K (AS) en rollos de 100 metros | 3204002MCR100 | 4G2,5 |
| Cable RZ1-K (AS) en rollos de 100 metros | 3205001MCR100 | 5G1,5 |
| Cable RZ1-K (AS) en rollos de 100 metros | 3205002MCR100 | 5G2,5 |
Si precisas consultar aspectos técnicos de este cable como su intensidad máxima admisible, la caída de tensión, u otras secciones de cable disponibles contáctanos.
TOXFREE® RZ1-K
Cable de potencia LSZH con la máxima protección CPR frente al incendio
PREGUNTAS FRECUENTES DE TOXFREE® ZH RZ1-K (AS)
¿Qué significan las siglas RZ1-K?
Cada cable tiene una designación según norma. Las letras y números hacen referencia a los recubrimientos del cable, a otros revestimientos, a la clase de conductor, a la tensión nominal y a la composición final del cable. En el caso del RZ1-K, las siglas significan:
Aislamiento:
R : Polietileno reticulado (XLPE).
Cubierta exterior:
Z1: Poliolefina termoplástica libre de halógenos.
Conductor:
-K : Flexible de cobre (clase 5) para instalaciones fijas.
Aquí tienes más información sobre la designación de los cables eléctricos.
¿Qué diferencia hay entre los cables tipo RV-K y RZ1-K?
Si bien ambos cables cuentan con el mismo conductor flexible (-K : Flexible de cobre clase 5 para instalaciones fijas) y aislamiento (R : Polietileno reticulado XLPE), la cubierta varía: el cable RV-K tiene una cubierta de PVC (Policloruro de vinilo), mientras que la cubierta del cable RZ1-K es de Poliolefina termoplástica libre de halógenos.
¿Qué diferencia hay entre el cable RZ1-K (AS) y el RZ1-K (AS+)?
El cable TOXFREE® RZ1-K (AS) es un cable de Alta Seguridad: libre de halógenos, con baja emisión de humos y gases corrosivos, no propagador del incendio.
Por su parte, el TOXFREE® PLUS RZ1-K (AS+) es un cable de Alta Seguridad resistente al fuego que ha sido especialmente diseñado para seguir transmitiendo energía eléctrica durante un incendio.
¿Cuál es el diseño de un cable TOXFREE® RZ1-K, según la norma constructiva IEC 60502-1 / UNE 21123-4?
CONSTRUCCIÓN DEL CABLE | Norma constructiva IEC 60502-1 / UNE 21123-4.
Tensión Nominal: 0,6/1kV.
Conductor: cobre flexible (clase 5).
Aislamiento: polietileno reticulado flexible (XLPE).
Cubierta: poliolefina ignifugada libre de halógenos flexible, con baja emisión de humos y gases corrosivos en caso de incendio.
¿Qué características frente al fuego tiene el cable TOXFREE® RZ1-K y cuál es la norma de referencia?
Baja emisión de gases corrosivos UNE-EN 60754-2 y IEC 60754-2.
Baja emisión de humos según UNE-EN 61034 / IEC 61034: Transmitancia luminosa > 80%.
Libre de halógenos según UNE-EN 60754-1 y IEC 60754-1.
No propagación de la llama según UNE-EN 60332-1 e IEC 60332-1.
No propagación del incendio según UNE-EN 60332-3 e IEC 60332-3.
No propagación del incendio: según EN 50399.
Para más información sobre los ensayos de fuego a los que se someten los cables eléctricos, consulta este vídeo del canal Top Cable en Youtube.
¿Qué otras propiedades tiene el cable TOXFREE® RZ1-K?
El cable TOXFREE® RZ1-K, fabricado por Top Cable, tiene unas excelentes prestaciones:
Máximo rendimiento eléctrico en temperaturas máximas y mínimas, a los impactos, a los ataques químicos.

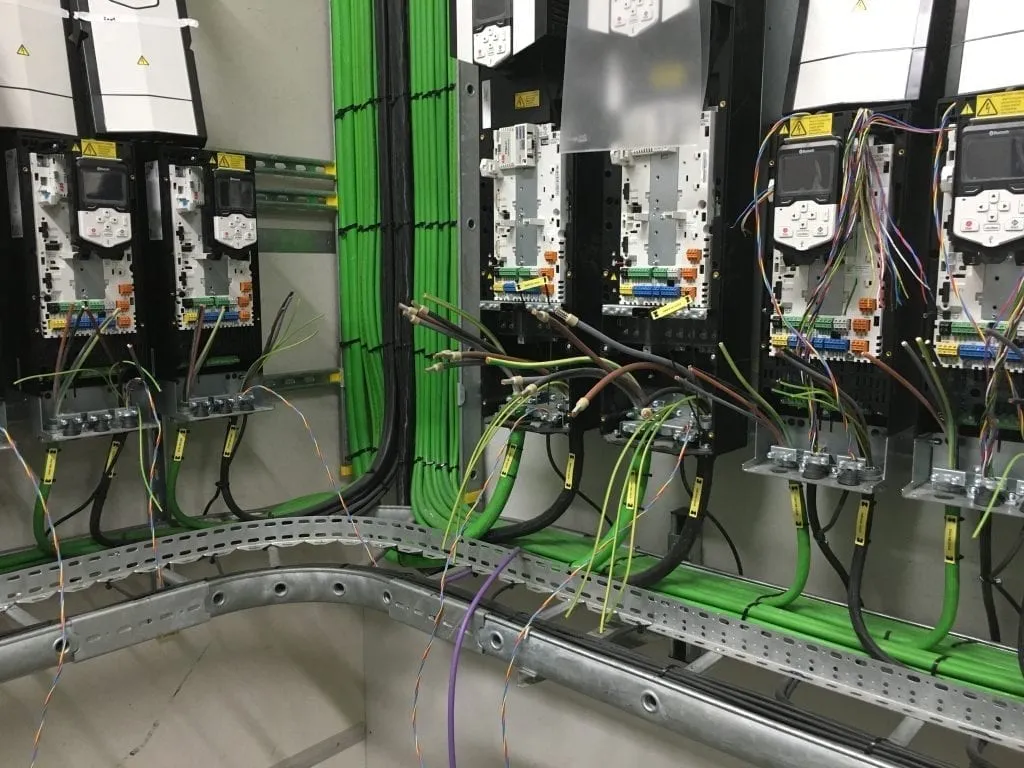

Es un cable flexible especialmente adecuado para instalaciones industriales complejas y de gran dificultad.
Comportamiento en agua: AD8 (sumergible)
La cubierta exterior, resistente a los rayos UV según el ensayo climático UNE 211605, otorga al cable TOXFREE® RZ1-K una excelente resistencia a la intemperie, permitiendo su instalación al aire libre.
Estas propiedades garantizan una mayor vida útil de la instalación eléctrica.
¿Dónde puedo consultar la especificación técnica del cable TOXFREE® RZ1-K en PDF?
Aquí tienes el PDF de la especificación técnica resumida del cable TOXFREE® RZ1-K. Si precisas consultar aspectos técnicos adicionales de este cable, como su intensidad máxima admisible o la caída de tensión, contáctanos.
¿Cuál es el precio del cable libre de halógenos TOXFREE® ZH RZ1-K(AS)?
En Top Cable obtendrás cables de la máxima calidad, con los mejores precios y el mejor servicio para bobinas y rollos de manguera eléctrica libre de halógenos TOXFREE® ZH RZ1-K(AS). Contáctanos.
¿Cuál es el código de colores del cable TOXFREE® ZH RZ1-K(AS)?
La identificación de los conductores aislados del cable TOXFREE® ZH RZ1-K, según la norma HD 308 es la siguiente:
1 x Natural
2 x Azul + Marrón
3 G Azul+ Marrón + Amarillo/Verde
3 x Marrón + Negro + Gris
3x+1x Marrón + Negro + Gris + Azul (sección reducida)
4 G Marrón + Negro + Gris + Amarillo/Verde
4 x Marrón + Negro + Gris + Azul
5 G Marrón + Negro + Gris + Azul + Amarillo/Verde
6 o más Negros numerados + Amarillo/Verde
¿Qué certificaciones cumple el cable TOXFREE® ZH RZ1-K(AS)? ¿Cuál es su DoP?
El cable TOXFREE® ZH RZ1-K se ha diseñado bajo la Norma de referencia IEC 60502-1 / UNE 21123-4 y cumple con la normativa Europea CPR (Reglamento de Productos de la Construcción) B2ca -s1a, d1, a1 ó Cca -s1a, d1, a1 (según sección). Puedes consultar la Declaración de Prestaciones (DoP) en este enlace. Además, el cable TOXFREE® ZH RZ1-K cuenta con la certificación CE, RoHS, AENOR, SEC, RETIE y KEMA KEUR.
¿Qué significa CPR Cca s1b d1 a1? ¿Qué es la CPR en un cable?
Aquí tienes más información sobre la Norma Europea Construction Products Regulation (CPR) y su sistema de clasificación de prestaciones de los cables eléctricos frente al incendio.
La clasificación CPR del cable TOP CABLE TOXFREE® RZ1-K es B2ca-s1a,d1,a1 / Cca-s1a,d1,a1. En España y en la mayoría de países de Europa la instalación de cables CPR Cca-s1a,d1,a1 es de uso obligado en locales de pública concurrencia como: hospitales, escuelas, museos, aeropuertos, estaciones de autobús, y comercios en general.
¿Puedo comprar cable TOXFREE® RZ1-K con la cubierta de color negro ?
Si, aunque en España el color habitual es verde, en otros países este cable se puede suministrar con la cubierta de color negro.
