Toxfree® RZ1-K, cable de potència LSZH amb la màxima protecció CPR en cas d’incendi

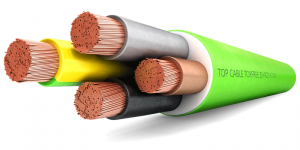

El TOXFREE® RZ1-K 0,6/1kV és un cable flexible de potència, lluire d’halògens, que té una baixa emissió de fums i no propaga l’incendi. Gràcies a la seva flexibilitat, és un cable especialment indicat per a insrtal·lacions industrials complexes. > Espanya és conegut com a “manguera elèctrica sense halògens” o bé “manguera verda”, ja que la seva coberta és d’aquest color, seguint la normativa UNE 21123-4.
DISSENY:
1 – Conductor de coure flexible (classe 5)
2 – Aïllament de polietilè reticulat flexible (XLPE)
3 – Coberta de poliolefina ignifugada lliure d’halògens flexible, amb baixa emissió de fums i gasos corrossius en cas d’incendi.
UN CABLE DE SEGURETAT EN CAS D’INCENDI
El cable TOXFREE® RZ1-K 0,6/1kV presenta unes excel·lents prestacions en cas de produir-se un incendi: no propaga la flama, no propaga l’incendi, és liure d’halògens i té una baixa emissió de fums i gassos corrosois. És el que es coneix com a un cable “Toxfree”, “lliure d’halògens” o LSZH (Low Smoke Zero Halogen). A més a més compta amb classificació B2ca i Cca per la Normativa Europea CPR. Es tracta d’un cable d’obligada instal·lació en locals de pública concurrència com ara centres comercials, hospitals, escoles, etc.
CARACTERÍSTICQUES TÈCNIQUES DEL CABLE TOXFREE® ZH RZ1-K
El cable TOXFREE® RZ1-K 0,6/1kV és conegut per les seves altes prestacions: gran flexibilitat, màxim rendiment elèctric en instal·lacions interiors i exteriors, bona resistència a temperatures màximes i mínimes, als impactes, als atacs químics i als raigs Ultravioleta. Totes aquestes característiques garanteixen una majo vida útil de la instal·lació elèctrica:
Màxima seguretat CPR en cas d’incendi (B2ca, Cca)
Cable flexible
AD8 (submergible)
Resistent als raigs UV
INSTAL·LACIONS EN LES QUE ES RECOMANA FER SERVIR EL CABLE TOXFREE® RZ1-K
El cable tipus TOXFREE® RZ1-K (AS) 0,6/1kV, fabricat per Top Cable, és molt versàtil i s’utilitza en qualsevol tipus d’instal·lacions:
- Xarxes d’alimentació subterrània per a instal·lacions d’enllumenat exterior.
- Derivació individual.
- Línia general d’alimentació.
- Instal·lacions interiors o receptores.
- Locals de pública concurrència.
- Xarxes subterrànies per a la distribució en baixa tensió.
- Xarxes de distribució d’energia elèctrica i escomeses subterrànies.
- Instal·lacions en locals de característiques especials.
Poden ser instal·lats a l’aire lliure, entubats i/o enterrats en instal·lacions exteriors i interiors, ja sigui en la seva versió monoconductor o la multiconductor.
A ON ES POT COMPRAR LA MANGUERA ELÈCTRICA VERDA TOXFREE® RZ1-K?
Per a comprar el cable TOXFREE® RZ1-K en bobines o rotllos de 100 metres, consulta aquí les nostres condicions de venta per a distribuidors i majoristes de material elècrtic. També podem posar-te en contacte amb el teu distribuidos Top Cable més proper.
Algunes de las seccions de cable elèctric TOP CABLE TOXFREE® RZ1-K més habituals i amb un stock immediat són les següents:
| Format | Codi Top Cable Toxfree® RZ1-K (AS) | Secció del conductor (mm2) |
| Cable RZ1-K (AS) en bobines | 3201006.C | 1×6 |
| Cable RZ1-K (AS) en bobines | 3201010 | 1×10 |
| Cable RZ1-K (AS) en bobines | 3201240 | 1X240 |
| Cable RZ1-K (AS) en bobines | 3202001MC | 2×1,5 |
| Cable RZ1-K (AS) en bobines | 3202002MC | 2×2,5 |
| Cable RZ1-K (AS) en bobines | 3203001MC | 3G1,5 |
| Cable RZ1-K (AS) en bobines | 3203002MC | 3G2,5 |
| Cable RZ1-K (AS) en bobines | 3204001MC | 4G1,5 |
| Cable RZ1-K (AS) en bobines | 3204002MC | 4G2,5 |
| Cable RZ1-K (AS) en bobines | 3205001MC | 5G1,5 |
| Cable RZ1-K (AS) en bobines | 3205002MC | 5G2,5 |
| Cable RZ1-K (AS) en rotllos de 100 metres | 3202001MCR100 | 2×1,5 |
| Cable RZ1-K (AS) en rotllos de 100 metres | 3202002MCR100 | 2×2,5 |
| Cable RZ1-K (AS) en rotllos de 100 metres | 3203001MCR100 | 3G1,5 |
| Cable RZ1-K (AS) en rotllos de 100 metres | 3203002MCR100 | 3G2,5 |
| Cable RZ1-K (AS) en rotllos de 100 metres | 3204001MCR100 | 4G1,5 |
| Cable RZ1-K (AS) en rotllos de 100 metres | 3204002MCR100 | 4G2,5 |
| Cable RZ1-K (AS) en rotllos de 100 metres | 3205001MCR100 | 5G1,5 |
| Cable RZ1-K (AS) en rotllos de 100 metres | 3205002MCR100 | 5G2,5 |
Si necessites consultar aspectes tècnics d’aquest cable com ara la seva intensitat màxima admissible, la caiguda de tensió, o altres seccions de cable disponibles, contacta’ns.
TOXFREE® RZ1-K
Cable de potencia LSZH on la máxima protección CPR frente al incendio
PREGUNTES FREQÜENTS DEL CABLE TOXFREE® ZH RZ1-K (AS)
Què signifiquen les sigles RZ1-K?
Cada cable té una designació segons la normativa. Les lletres i números fan referència als recobriments del cable, a altres revestiments, al tipus de conductor, a la tensió nominal i a la composició final del cable. En el cas del RZ1-K, les sigles signifiquen:
Aïllament:
R : Polietilè reticulat (XLPE).
Coberta exterior:
Z1: Poliolefina termoplàstica lliure d’halògens.
Conductor:
-K : Flexible de coure (classe 5) per a instal·lacions fixes.
Aquí tens més informació sobre la designació dels cables elèctrics.
Quina diferència hi ha entre els cables tipus RV-K i RZ1-K?
Tot i que ambdós cables compten amb el mateix conductor flexible (-K : Flexible de coure classe 5 per a instal·lacions fixes) i aïllament (R : Polietilè reticulat XLPE), la coberta varia: el cable RV-K té una coberta de PVC (Policlorur de vinil) i, per la seva banda, la coberta del cable RZ1-K és de Poliolefina termoplàstica lliure d’halògens.
Quina diferència hi ha entre el cable RZ1-K (AS) i el RZ1-K (AS+)?
El cable TOXFREE® RZ1-K (AS) és un cable d’Alta Seguretat lliure d’halògens, amb baixa emissió de fums i gasos corrossius, no propagador de l’incendi.
Per la seva banda, el TOXFREE® PLUS RZ1-K (AS+) ès un cable d’Alta Seguretat resistent al foc que ha estat especialment dissenyat per a seguir transmetent energia elèctrica durant un incendi.
Quin és el disseny d’un cable TOXFREE® RZ1-K, segons la normativa constructiva IEC 60502-1 / UNE 21123-4?
CONSTRUCCIÓ DEL CABLE | Normativa constructiva IEC 60502-1 / UNE 21123-4.
Tensió Nominal: 0,6/1kV.
Conductor: coure flexible (classe 5).
Aïllament: polietilè reticulat flexible (XLPE).
Coberta: poliolefina ignifugada lliure d’halògens flexible, amb baixa emissió de fums i gasos corrosius en cas d’incendi.
Quines característiques té el cable TOXFREE® RZ1-K en cas d’entrar en contacte amb foc i quina és la normativa de referència?
Baixa emisió de gasos corrosius UNE-EN 60754-2 i IEC 60754-2.
Baixa emisió de fums segons UNE-EN 61034 / IEC 61034: Transmitància lluminosa > 80%.
Lliure d’halògens segons UNE-EN 60754-1 i IEC 60754-1.
No propagació de la flama segons UNE-EN 60332-1 i IEC 60332-1.
No propagació de l’incendi segons UNE-EN 60332-3 i IEC 60332-3.
No propagació de l’incendi: segons EN 50399.
Per a més informació sobre els tests de foc als que se sotmeten els cables elèctrics, consulta aquest vídeo del canal Top Cable a Youtube.
Quines altres propietats té el cable TOXFREE® RZ1-K?
El cable TOXFREE® RZ1-K, fabricat per Top Cable, té unes excel·lents prestacions:
Màxim rendiment elèctric en temperatures màximes i mínimes, als impactes, als atacs químics.
És un cable flexible especialment idoni per a instal·lacions industrials complexes i de gran dificultat.
Comportament a l’aigua: AD8 (submergible)
La coberta exterior, resistent als raigs UV segons l’assaig climàtic UNE 211605, atorga al cable TOXFREE® RZ1-K una excel·lent resistència a la intempèrie, permetent la seva instal·lació a l’aire lliure.
Aquestes propietats garantitzen una vida útil més llarga de l’instal·lació elèctrica.
A on puc consultar l’especificació tècnica del cable TOXFREE® RZ1-K en PDF?
Aquí tens el PDF de l’especificació tècnica resumida del cable TOXFREE® RZ1-K. Si necessites consultar aspectes tècnics adicionals d’aquest cable, com ara la seva intensitat màxima admissible o la caiguda de tensió, contacta’ns
Quin és el preu del cable lliure d’halògens TOXFREE® ZH RZ1-K(AS)?
A Top Cable obtindràs cables de la màxima qualitat, amb els millors preus i el millor servei per a bobines i rotllos de manguera elèctrica lliure d’halògens TOXFREE® ZH RZ1-K(AS). Contacta’ns.
Quin és el codi de colors del cable TOXFREE® ZH RZ1-K(AS)?
La identificació dels conductors aïllats del cable TOXFREE® ZH RZ1-K, segons la normativa HD 308 és la següent:
1 x Natural
2 x Blau + Marró
3 G Blau+ Marró + Groc/Verd
3 x Marró + Negre + Gris
3x+1x Marró + Negre + Gris + Blau (secció redüida)
4 G Marró + Negre + Gris + Groc/Verd
4 x Marró + Negre + Gris + Blau
5 G Marró + Negre + Gris + Blau + Groc/Verd
6 o més Negres numerats + Groc/Verd
Quines certificacions compleix el cable TOXFREE® ZH RZ1-K(AS)? Quin és el seu DoP?
El cable TOXFREE® ZH RZ1-K s’ha dissenyat seguint la Normativa de referència IEC 60502-1 / UNE 21123-4 i compleix amb la normativa Europea CPR (Reglament de Productes de la Construcció) B2ca -s1a, d1, a1 o Cca -s1a, d1, a1 (segons secció). Pots consultar la Declaració de Prestacions (DoP) en aquest enllaç. A més a més, el cable TOXFREE® ZH RZ1-K compta amb la certificació CE, RoHS, AENOR, SEC, RETIE i KEMA KEUR.
Què significa CPR Cca s1b d1 a1? Què és la CPR en un cable?
Aquí tens més informació sobre la Norma Europea Construction Products Regulation (CPR) i el seu sistema de classificació de prestacions de cables elèctrics en cas d’incendi.
La classificació CPR del cable TOP CABLE TOXFREE® RZ1-K és B2ca-s1a,d1,a1 / Cca-s1a,d1,a1. A Espanya i la majoria de països d’Europa la instal·lació de cables CPR Cca-s1a,d1,a1 és d’ús obligat en locals de pública concurrència com ara: hospitals, escoles, museus, aeroports, estacions d’autobús, i comerços en general.
Puc comprar cable TOXFREE® RZ1-K amb la coberta de color negre ?
Sí, tot i que a Espanya el color habitual és el verd, en altres països aques cable es pot suministrar amb la coberta de color negre.
