X-VOLT RH5Z1-OL/-2OL

Câble moyenne tension en aluminium, isolé avec XLPE, sans halogène, avec écran à bandes d’aluminium longitudinales

Câble en aluminium pour installations fixes. Sans halogène. Convient au transport et à la distribution de l'énergie électrique dans les réseaux de moyenne tension. Ce câble est adapté aux installations intérieures, extérieures et enterrées.

Caractéristiques du câble X-VOLT® RH5Z1-OL/-2OL

Caractéristiques électriques

MOYENNE TENSION: 12 / 20 kV | 18 / 30 kV

Selon

UNE 211620 / ENEL Global Standard GSC001

Certifications

AENOR

Caractéristiques thermiques

Température maximale du conducteur: 90°C.

Température maximale de court-circuit: 250°C (max 5 s).

Température minimale d’installation: -0ºC. Température minimale d'installation et de manipulation : -15ºC.

Comportement au feu

Faible émission de fumée sans halogène selon EN 60754-1 / IEC 60754-1.

Faible émission de gaz corrosifs selon EN 60754-2 / IEC 60754-2.

Caractéristiques mécaniques

Rayon de courbure minimum: 15x diamètre du câble.

Rayon de courbure minimum pendant l'installation: 20x diamètre du câble.

Résistance à l'abrasion.

Caractéristiques environnementales

Résistant aux UV selon UNE 211605.

Présence d’eau: AD8 Submersion.

Conditions d’installation

À l’air libre.

Enterré.

En canalisation.

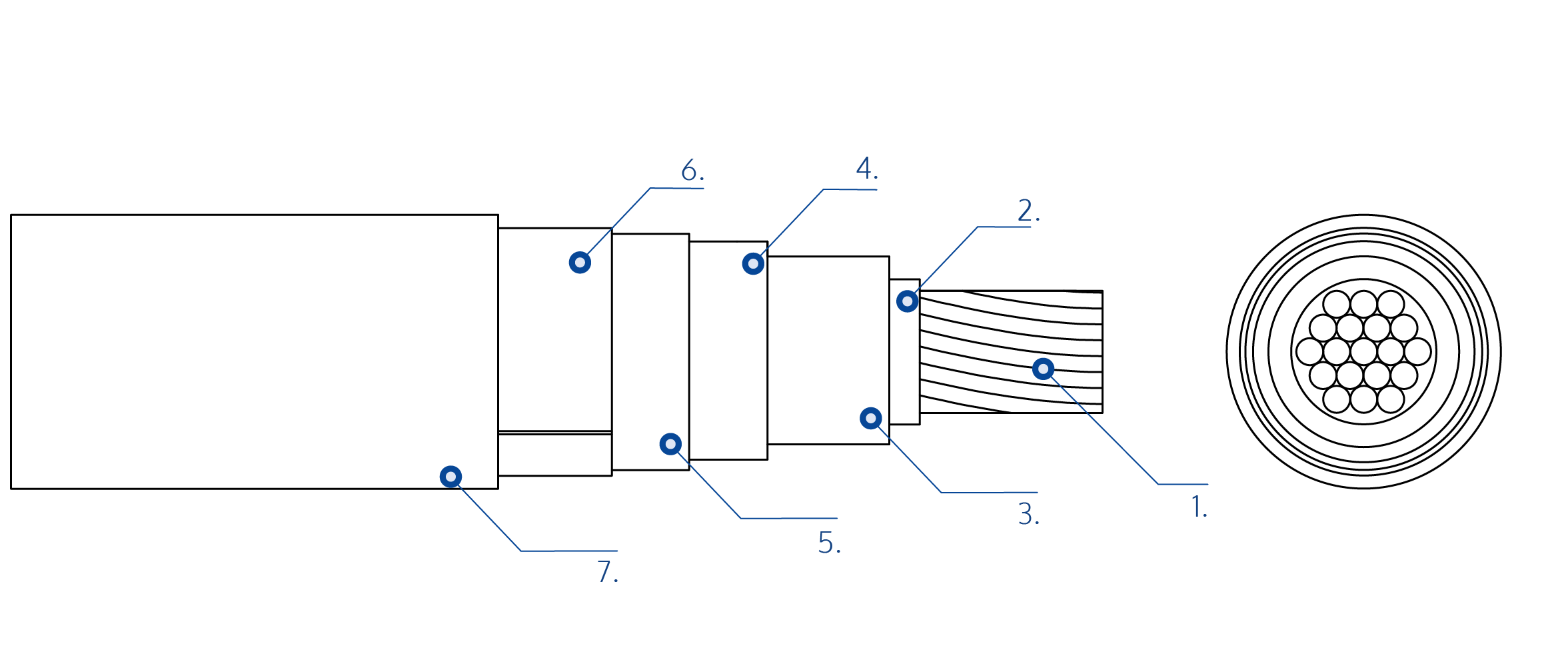

X-VOLT® RH5Z1-OL/-2OL

Âme

Aluminium classe 2 selon EN 60228 et IEC 60228.

Semi-conducteur interne Semi-conducteur réticulé appliqué sur le conducteur par un procédé de triple extrusion.

Isolation

Polyéthylène réticulé type DIX-3 selon HD 620-1, couleur naturelle. Réticulé en ligne caténaire sous atmosphère d'azote.

Écran semi-conducteur extérieur

Ecran semi-conducteur réticulé appliqué sur l'isolation dans un processus de triple extrusion. Décapable.

Blocage de l'eau

Bande semi-conductrice gonflable, placée sur un écran métallique.

Écran métallique

Ruban d'aluminium d'une épaisseur de 0,3 mm appliqué longitudinalement sur le blocage d'eau. Le ruban est superposé et collé sur 5 mm minimum. L'écran est fixé longitudinalement et continuellement dans la gaine extérieure.

Gaine extérieure

Polyéthylène sans halogène, type DMZ1 selon HD 620-1. Couleur rouge.

DOWNLOAD DoP

AENOR

Spécifications du câble

Présence d’eau

AD8 Submersion

Comportement au feu

Faible émission de gaz corrosifs selon UNE-EN 60754-2 et IEC 60754-2.
LSZH (faible dégagement de fumée, sans halogène) selon UNE-EN 60754-1 et IEC 60754-1.

THERMAL PERFORMANCE

Maximum service temperature: 90ºC.
Maximum short-circuit temperature: 250ºC (max. 5 s).
Minimum service temperature: -15ºC

Caractéristiques électriques

MOYENNE TENSION 12/20 kV et 18/30 kV.

Caractéristiques mécaniques

Rayon de courbure minimum : 15 x diamètre du câble.
Résistance à l’abrasion

Caractéristiques chimiques

Résistance aux UV : UNE 211605.

Caractéristiques thermiques

Température maximale de court-circuit : 250ºC (max. 5 s).
Température maximale de service : 90ºC.
Température minimale d'installation et de manipulation: -0ºC.
Température minimale de service : -15ºC

Autres propriétés

Conditions d’installation

À l’air libre
En canalisation
Enterré

Certifications

AENOR

SELON

UNE 211620 / ENEL Global Standard GSC001
