Bezeichnungen der elektrischen Niederspannungskabel (0,6 / 1 KV)

Jedes Niederspannungskabel hat eine Bezeichnung gemäß der Norm. Diese Bezeichnung setzt sich aus einer Reihe von Buchstaben und Zahlen zusammen, die jeweils eine bestimmte Bedeutung haben. Diese Bezeichnung bezieht sich auf eine Reihe von Produktmerkmalen (Materialien, Nennspannungen usw.), die die Auswahl des für Ihre Bedürfnisse am besten geeigneten Kabels erleichtern und mögliche Fehler bei der Kabelversorgung vermeiden.

Wenn ein Kabel diese Daten nicht eindeutig anzeigt, kann es sich um ein fehlerhaftes Kabel handeln, das nicht den Sicherheitsstandards entspricht oder nicht ordnungsgemäß funktioniert.

INDUSTRIELLE NIEDERSPANNUNGSKABEL 0,6 / 1KV

Industrielle Stromkabel 0,6 / 1kV sind für industrielle Stromanwendungen in verschiedenen Bereichen (allgemeine Industrie, öffentliche Einrichtungen, Infrastrukturen usw.) und internationale Normen: UNE, IEC, BS, UL.

Einige Beispiele für Niederspannungsstromkabel 0,6/1kv sind die folgenden:

• DIE BEDEUTUNG DER ABKÜRZUNG FÜR DEN NAMEN DES KOMMERZIELLEN KABELS

Was bedeutet zum Beispiel RZ1-K auf einem Top Cable Toxfree ZH RZ1-K Kabel?

Nach dem Herstellernamen (in diesem Fall Top Cable) und dem Markenzeichen (Toxfree) beziehen sich die Buchstaben und Zahlen auf die Beschichtungen des Kabels, die Leiterklasse, die Nennspannung und das Aufbauende des Kabels.

• R steht für die Art der Isolierung, in beiden Fällen handelt es sich um netzförmiges Polyethylen (XLPE).
• Z1 gibt an, dass dieses Kabel eine Polyolefinhülle hat, die nicht brennbar, halogenfrei und mit geringer Rauchentwicklung und korrosiven Gasen im Brandfall ist. Seine Bezeichnung ist Z1.
• K der Buchstabe K bedeutet, dass es sich um einen flexiblen Kupferleiter (Klasse 5) für feste Installationen handelt.
• 0.6 / 1 kV zeigt an, dass es sich um ein 1000-Volt-Kabel (Niederspannung) handelt.

Ein weiteres Beispiel für die Bedeutung des Akronyms ist das Top Cable Powerhard RMV Kabel 0,6 / 1kV 3×2,5 UNE 21123 IEC 60502 CE 1201416, das wie folgt lautet:

• Top cable: Hersteller
• POWERHARD: Markenname
• RVMV: Kabel isoliert mit PLXLPE (R), mit OVC (V) Sitz, bewehrt mit Stahldrahtkern (M) und umhüllt mit PVC (V)
• 0,6 / 1kV: Die Nennspannung des Kabels beträgt 1000 V (Niederspannung)
• 3×2,5: Dreileiterkabel 2,5 mm² ohne am-green
• UNE 21123 IEC 60502: Normen für die Kabelkonstruktion. In diesen Normen wird genau festgelegt, wie das Kabel aussieht. Dicken, Materialqualitäten, durchzuführende Tests usw. UNE 21123 ist die spanische Konstruktionsnorm. Die IEC 60502 ist die Norm, auf der UNE 21123 basiert.
• CE: Die CE-Kennzeichnung ist für das Inverkehrbringen des Produkts in der Europäischen Gemeinschaft obligatorisch. Diese Kennzeichnung kann auf dem Produkt oder auf der Verpackung angebracht sein
• 090102: Herstellungsdatum zur Rückverfolgbarkeit

NIEDERSPANNUNGSKABEL BEZEICHNUNG 0,6 / 1kV

Jedes Kabel hat eine Standardbezeichnung. Diese Bezeichnung setzt sich aus einer Reihe von Buchstaben und Zahlen zusammen, die jeweils eine bestimmte Bedeutung haben. Diese Bezeichnung bezieht sich auf eine Reihe von Produktmerkmalen (Materialien, Nennspannungen usw.), die die Auswahl des am besten geeigneten Kabels für Ihre Bedürfnisse erleichtern und mögliche Fehler bei der Lieferung eines Kabels durch ein anderes vermeiden.

Wenn ein Kabel diese Daten nicht eindeutig angibt, kann es sich um ein defektes Kabel handeln, das nicht den Sicherheitsvorschriften entspricht oder die Lebensdauer und den ordnungsgemäßen Betrieb des Kabels nicht gewährleistet.

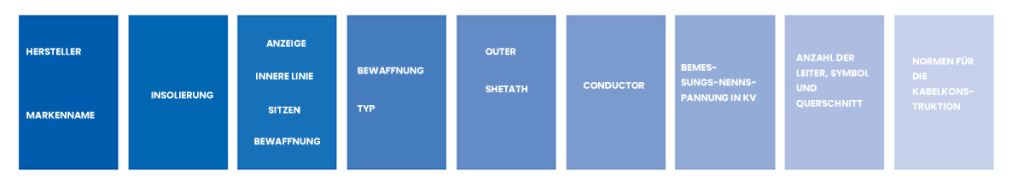

Die Bedeutung der einzelnen Buchstaben in den einzelnen Abschnitten ist wie folgt:

Bezeichnung nach der Art der Isolierung

Bildschirmbezeichnung, Innenverkleidung, Armaturensitz

Wenn es keinen Schirm, kein Innenfutter und keinen Armaturensitz gibt, wird kein Buchstabe verwendet.

Bezeichnung der verschiedenen Panzertypen

Bezeichnung des Außenmantels

Bezeichnung des Dirigenten

Nennspannung

Erläuterung der Anzahl von Leitern

Regeln für die Kabelkonstruktion

Die Konstruktionsregeln für Kabel sind auch in der Kennzeichnung jedes Kabels angegeben:

• UNE 21123
• IEC 60502
• UNE 21150

Zusätzliche Daten
