Bezeichnung von Mittelspannungskabeln
Die Bezeichnung von Mittelspannungskabeln folgt einer spezifischen Richtlinie. Diese Kabel werden gemäß den internationalen Normen HD 620 und IEC 60502-2 entworfen, hergestellt und getestet. Die Bezeichnung von Mittelspannungskabeln besteht aus Buchstaben und Zahlen, die jeweils eine Bedeutung haben. Diese Codierung identifiziert einzigartige Eigenschaften des Kabels, wie das Material, aus dem es hergestellt ist, oder die Nennspannung.
EISPIELE FÜR DIE BEZEICHNUNG VON MITTELSPANNUNGSKABELN
Einige Beispiele für die Bedeutung der Nomenklatur, die auf der Hülle von Mittelspannungskabeln erscheint:

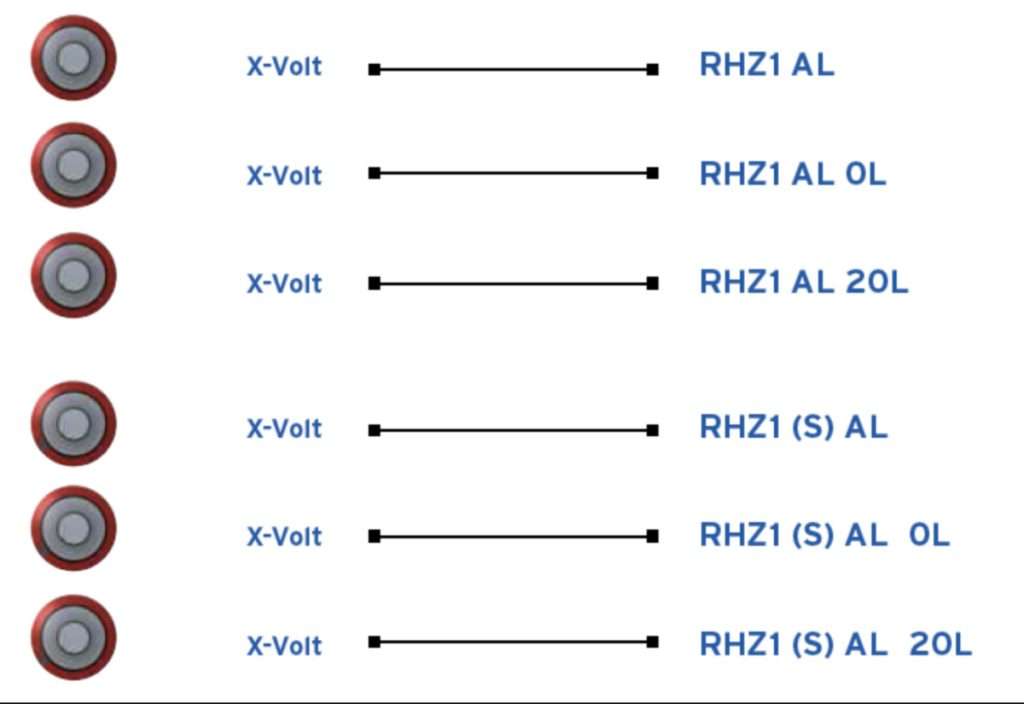

BEISPIEL FÜR RHZ1-KABEL

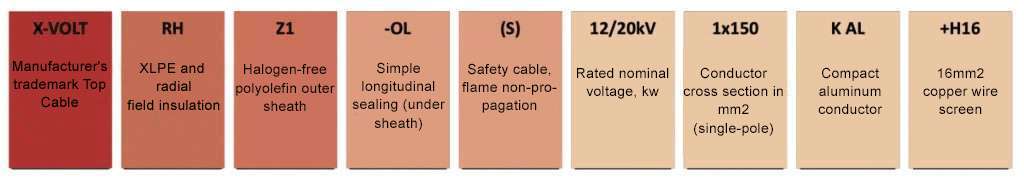

X-VOLT RHZ1-OL (S) 12/20 kV 1×150 K AL+H16
X–VOLT ……………………… Die Bezeichnung von Mittelspannungskabeln beginnt mit dem Handelsnamen. In diesem Fall.

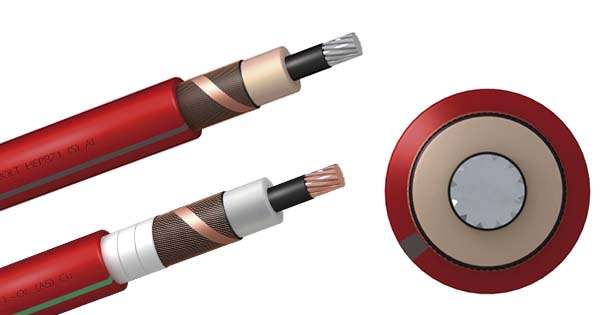

RH …………………………..…….. Diese Buchstaben beziehen sich auf die Kabelummantelungen, immer vom Leiter nach außen. In diesem Fall XLPE-Radialfeldisolierung, die in Dreifachextrusion zusammen mit den inneren und äußeren Halbleiterschichten aufgebracht wird.
Z1 ………………………….………. Halogenfreie Polyolefin-Außenummantelung.
-OL ………………………….…… Einfache longitudinale Abdichtung (unter der Ummantelung).
(S) …………………………..…… Sicherheitskabel, flammenhemmend. 12/20 kV.
12/20 kV ……………………… Nennspannung, kV
1×150 …………………………… Leiterquerschnitt in mm². In diesem Fall handelt es sich um ein einpoliges Kabel.
K AL ……………………………… Steifer Aluminiumkompaktleiter, Klasse 2.
+H16 ……………………………… Konzentrischer Schirm aus Kupferdrähten mit einem Querschnitt von 16 mm².
IEC 60502 …………………… Kabelreferenzstandard.
AENOR …………………..……… Zeichen, das anzeigt, dass das Produkt zertifiziert ist.
140422 ………………………..… Herstellungsdatum; in diesem Fall der 22. April 2014.
787 ………………………..……… Meterweise gekennzeichnet. In diesem Fall befinden wir uns bei Meter 787 der Rolle. Dies ist sehr wichtig zur Kontrolle des verbleibenden Bestands der Roll
BEISPIEL FÜR HEPRZ1 KABEL

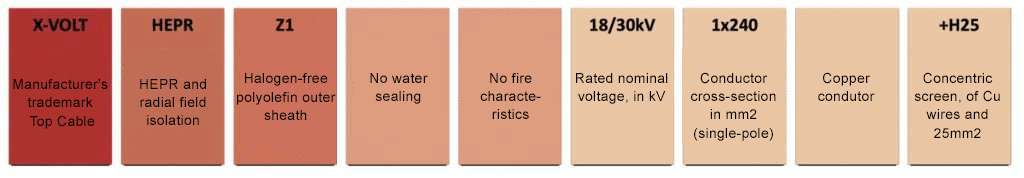

X-VOLT HEPRZ1 18/30kV 1×240 +H25
X-VOLT …………………..………… Wiederum beginnt die Bezeichnung von Mittelspannungskabeln mit dem Handelsnamen.
HEPR ………………………………… HEPR und Radialfeldisolierung.
Z1 ……………………………..….…… Halogenfreie Polyolefin-Außenummantelung. Wir können sehen, dass dieses Kabel NICHT wasserdicht ist, da dies nicht angegeben ist. Es hat auch keine besonderen Eigenschaften gegen Feuer (es wird nicht durch (S) oder (AS) angezeigt).
18/30 kV …………………………… Nennspannung in kV.
1×240 …………………………..…… Leiterquerschnitt in mm². In diesem Fall sehen wir, dass es sich ebenfalls um ein einadriges Kabel handelt.
Cu ……………………………………… Kupferleiter.
+H25 …………………………….…… Konzentrischer Schirm aus Cu-Draht mit 25 mm².
Die korrekte Kennzeichnung ist eine Qualitätsgarantie, da sie den Kabelhersteller, die technischen Eigenschaften des Produkts und die erhaltenen Zertifizierungen eindeutig identifiziert..
