Bezeichnungen von Photovoltaikkabeln
Photovoltaikkabeln haben eine Bezeichnung, die nach der festgelegten Norm gekennzeichnet ist. Diese Bezeichnung setzt sich aus einer Reihe von Buchstaben und Zahlen zusammen, die jeweils eine Bedeutung haben. In diesem Artikel werden wir die Bedeutung des Bezeichnungscodes für Photovoltaikkabel näher erläutern.
PHOTOVOLTAIKKABELN BIS ZUR ANSCHLUSSDOSE: NIEDERSPANNUNGS-GLEICHSTROMKABEL
Es handelt sich um ein Niederspannungskabel in Gleichstrom, das der Norm EN 50618 entspricht.

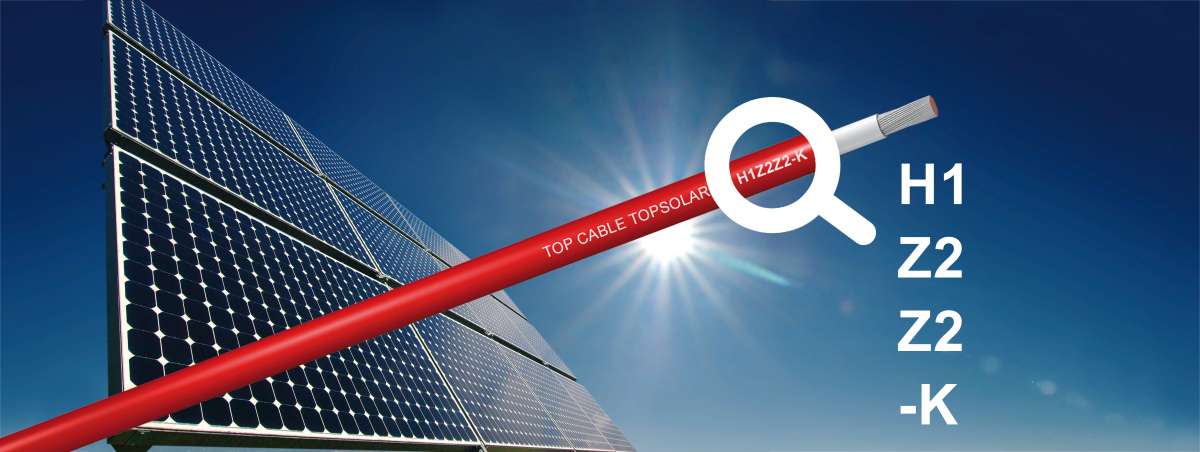

In diesem Fall werden wir die Bedeutung der Buchstaben analysieren, die das Kabel TOPSOLAR H1Z2Z2-K 1,5kV bezeichnen:
| H1 | Spannungsrate: harmonisiertes Kabel bei 1,5/1,5 kV DC |
| Z2 | Isolierung: Halogenfreie vernetzte Verbindung |
| Z2 | Mantel: halogenfreie vernetzte Verbindung |
| -K | Flexibler verzinnter Kupferleiter, Klasse 5 (flexibel) gemäß IEC 60228. Bei Solarkabeln ist der verzinnte Kupferleiter eine zwingende Anforderung der Norm EN 50618 |
| 1,5 KV | Nennspannung in kV |
PHOTOVOLTAIKKABELN ZWISCHEN DER ANSCHLUSSDOSE UND DEM WECHSELRICHTER
Es handelt sich um Niederspannungskabel mit Gleichstrom.
PHOTOVOLTAIKKABELN ZWISCHEN TRANSFORMATOR UND UMSPANNWERK
Es handelt sich um Mittelspannungskabel für Wechselstrom, wie die Kabel X-VOLT, RHZ1-OL oder X-VOLT HEPRZ1, die von 6/10 bis 18/30 kV reichen.
In diesem Fall werden wir das Beispiel des Kabels X-VOLT RHZ1-OL (S) 12/20kV 1×150 K AL+H16 analysieren
Kabel des Typs X-VOLT: Mittelspannungskabel.
Der erste Abschnitt (RHZ1 im Beispiel) bezieht sich auf die Schichten des Kabels, immer von innen nach außen. In diesem Fall ist die Bedeutung der Buchstaben:
| R | XLPE-Isolierung |
| H | Zusätzlicher Halbleiterbildschirm und metallischer Bildschirm |
| Z1 | Abdeckung aus halogenfreiem Polyolefin |
Der zweite Block (-OL (S) im Beispiel) bezieht sich auf die zusätzlichen Merkmale:
| (blank) | Kabel ohne Obturation |
| -OL | Längsgeschalteter Bildschirm |
| (S) | Sicherheitskabel, kein Flammenpropagator |
| 12/20 kV | Nennspannung, in kV |
| 1 x 50 | Anzahl und Querschnitt der Leiter, in mm2 |
| K AL | Kompakter Aluminiumleiter |
| H16 | Drahtgitter aus Kupfer, 16 mm2 |
HILFSKABEL IN EINER FOTOVOLTAIKANLAGE
In einer Photovoltaikanlage gibt es auch Hilfskabel, deren Bezeichnung wir in diesem Beitrag analysiert haben.
DAS ANGEBOT AN PHOTOVOLTAIKKABELN VON TOP CABLE
Wir von Top Cable sind Hersteller und Komplettanbieter von Solarkabeln für alle Verbindungen einer Photovoltaikanlage jeder Größe, überall auf der Welt.
Verfügt über eine breite Palette von Photovoltaikkabeln. Zögern Sie nicht, unser Verkaufsteam zu kontaktieren, um das Kabel zu finden, das am besten zu Ihrem Projekt passt.
