Características constructivas de un cable de Media Tensión

Un cable de media tensión es aquél que se utiliza para distribuir la electricidad desde las subestaciones eléctricas hasta las centrales transformadoras. Tiene una potencia mínima de 1kV y llega hasta los 36kV. Toda la gama de cables de media tensión de Top Cable está diseñada siguiendo los estándares internacionales más exigentes. Puedes consultarla toda aquí.

CAPAS DE MATERIALES QUE COMPONEN UN CABLE DE MEDIA TENSIÓN

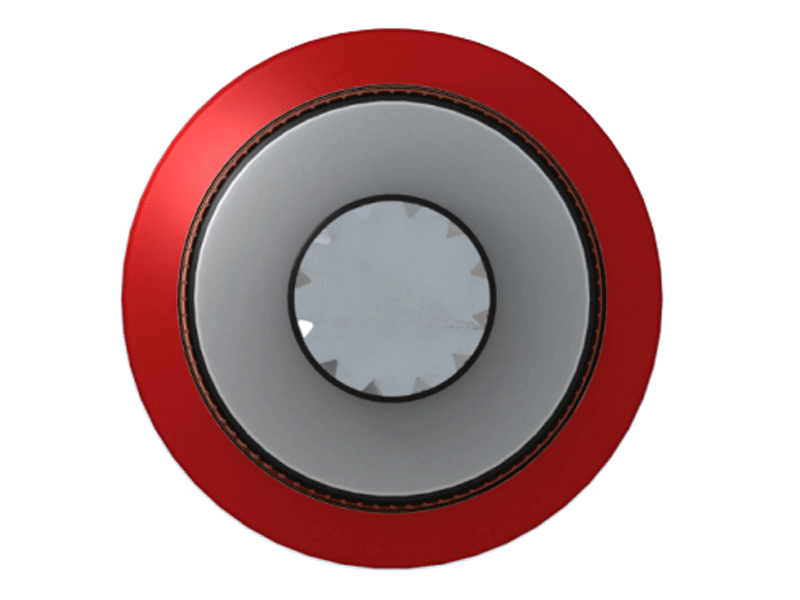

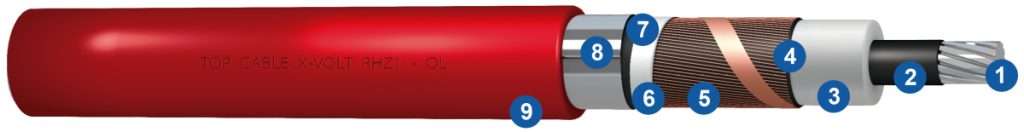

La composición y estructura de un cable de Media Tensión viene definida por los siguientes elementos o capas:

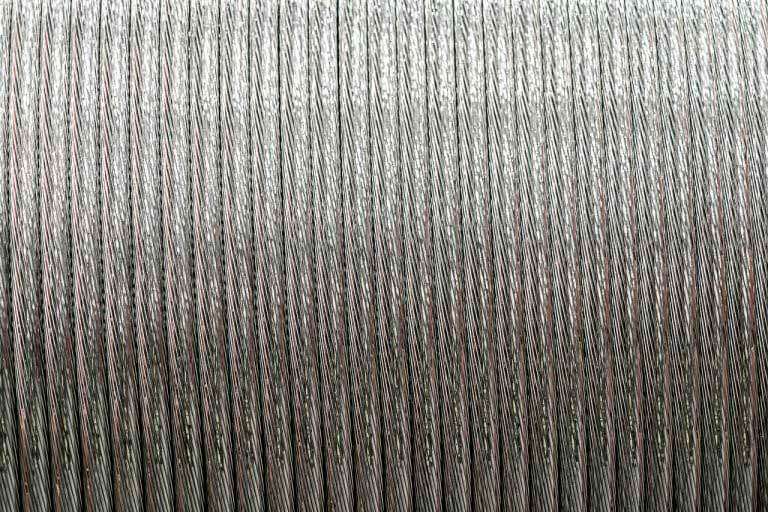

1. CONDUCTOR DEL CABLE DE MEDIA TENSIÓN

Transporta la corriente eléctrica. Es el elemento central del cable. Los conductores son de sección circular y están constituidos por alambres cableados en capas concéntricas (clase 2). Se fabrican de cobre electrolítico recocido o aluminio electrolítico, de alta pureza.

2. PANTALLA SEMICONDUCTORA INTERNA DEL CABLE DE MEDIA TENSIÓN

Recubre totalmente el conductor. Su función es mejorar la distribución del campo eléctrico en la superficie del conductor. Se realiza con compuestos poliméricos con alta concentración de negro de humo para obtener la propiedad semiconductora. Este material está reticulado y totalmente adherido al aislamiento.

3. AISLAMIENTO DEL CABLE DE MEDIA TENSIÓN

Es el componente crítico del cable, ya que ha de soportar el elevado campo eléctrico presente en el interior. La tensión máxima que puede soportar un cable depende del material y del espesor del aislamiento, que aumenta con la tensión asignada del cable. Los materiales utilizados en los aislamientos de cables de Media Tensión son los siguientes:

– Polietileno reticulado (XLPE)

– Etileno-Propileno de alto módulo (HEPR)

– Etileno-Propileno (EPR)

4. PANTALLA SEMICONDUCTORA EXTERNA DEL CABLE DE MEDIA TENSIÓN

Recubre totalmente el aislamiento. Se realiza con compuestos poliméricos con alta concentración de negro de humo para obtener la propiedad semiconductora. Este material está reticulado y en perfecto contacto con el aislamiento. Habitualmente se utilizan semiconductoras pelables, parcialmente adheridas al aislamiento, para facilitar al máximo la preparación de las conexiones.

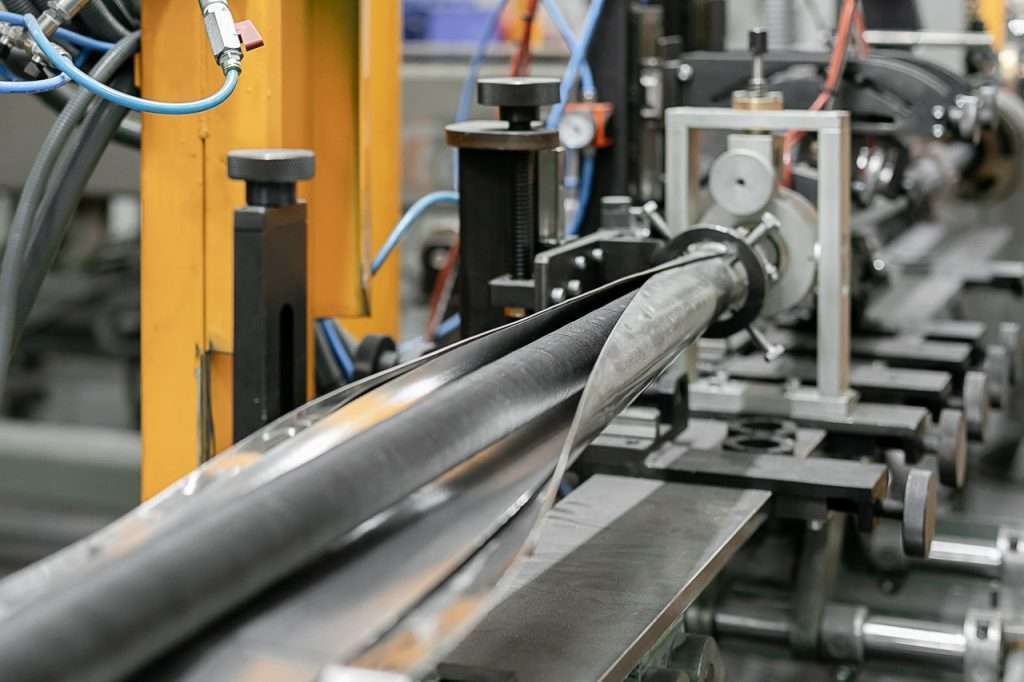

5. PANTALLA METÁLICA DEL CABLE DE MEDIA TENSIÓN

Los cables de media tensión llevan una pantalla metálica en contacto con la semiconductora externa. Esta pantalla está constituida por fibras de cobre colocadas en hélice recubriendo uniformemente todo el perímetro del cable. Sobre estas fibras se coloca habitualmente una contraespira de fleje de cobre, en hélice abierta.

6. PROTECCIÓN CONTRA EL AGUA (SÓLO CABLES TIPO -OL Y -2OL)

En cables con Obturación Longitudinal (tipo -OL) se coloca bajo la cubierta una cinta de material higroscópico, que impide la propagación longitudinal del agua. En cables con Doble Obturación se coloca además una serie de hilos de material higroscópico en el conductor (tipo -2OL).

7. CUBIERTA INTERIOR  O ASIENTO (SÓLO PARA CABLES ARMADOS)

Todos los cables armados llevan una cubierta de separación (o asiento de armadura) entre la pantalla metálica y la armadura. Esta cubierta interna es del mismo material que la cubierta exterior.

8. ARMADURA (SÓLO PARA CABLES ARMADOS)

Para mejorar la protección del cable frente a agresiones externas, se utilizan las armaduras. Se recomienda su uso en todas aquellas instalaciones donde el riesgo de roces, golpes y cualquier agresión mecánica sea elevado. Las armaduras están constituidas por alambres o flejes metálicos dispuestos sobre la cubierta interior. El metal utilizado en cables unipolares es el aluminio.

9. CUBIERTA EXTERIOR DEL CABLE DE MEDIA TENSIÓN

Ésta es la capa más externa del cable y protege al cable de las agresiones mecánicas y químicas del entorno. Está formada por un recubrimiento uniforme y continuo, habitualmente de color rojo, totalmente estanco y altamente resistente a los golpes y abrasiones, así como a la acción de la intemperie. Los materiales utilizados normalmente son el PVC y las poliolefinas libres de halógenos.

TOP CABLE, FABRICANTE Y DISTRIBUIDOR DE CABLES ELÉCTRICOS DE MEDIA TENSIÓN

En Top Cable fabricamos Cables de Media tensión X-VOLT®: Cables RHZ1, HEPR, MV 90. 6/10kV, 8,7/15kV, 12/20kV, 18/30kV, en cobre y aluminio.

Si necesitas un cable de media tensión para tu proyecto, ponte en contacto con nuestro equipo comercial y encuentra el que mejor se adapta a tus necesidades.
