Cable solar TOPSOLAR PV DUAL H1Z2Z2-K

Cable para instalaciones solares fotovoltaicas con certificación TÜV.

El cable TOPSOLAR PV DUAL H1Z2Z2-K es apto para instalaciones fotovoltaicas, tanto en servicio móvil como en instalación fija. Especialmente indicado para la conexión entre paneles fotovoltaicos, y desde los paneles al inversor de corriente continua a alterna. Gracias al diseño de sus materiales, puede ser instalado a la intemperie en plenas garantías. Cable con certificado Dual, para los principales fabricantes mundiales de paneles solares y cajas de conexión.

Características del cable TOPSOLAR PV DUAL H1Z2Z2-K

Características eléctricas

BAJA TENSIÓN CA: 0,6/1kV · CC: 1,8 kV · UL2000V Type PV/RHW-2 · UL 600 V USE-2

TENSIÓN NOMINAL: CA: 0,6/1kV · CC: 1,8 kV ·UL2000V Type PV/ RHW-2 · UL 600 V USE-2

Norma de referencia

EN 50618 / IEC 62930 / UTE C 32-502

Certificados

TÜV / RETIE / AENOR / CE / RoHS

CPR Construction Products Regulation C_{ca -}s1b,d2,a1.

Características térmicas

Temp. máxima del conductor: 120ºC.

Temp. máxima en cortocircuito: 250ºC (máximo 5 s).

Temp. mínima de servicio: -40ºC

Características frente al fuego

No propagación de la llama según UNE-EN 60332-1 e IEC 60332-1.

No propagación de incendio según EN 50399.

Libre de halógenos según UNE-EN 60754-1 e IEC 60754-1.

Baja emisión de humos según UNE-EN 61034 e IEC 61034. Transmitancia luminosa > 60%.

Baja emisión de gases corrosivos UNE-EN 60754-2 e IEC 60754-2.

Reacción al fuego CPR, C_{ca -}s1b,d2,a1, según la norma EN 50575.

Características mecánicas

Radio de curvatura: 4 x diámetro de cable ≤8mm | 5 x diámetro de clable entre 8mm i 12 mm | 6 x diámetro > 12mm.

Resistencia a los impactos: AG2 Medio.

Características químicas

Resistencia a grasas y aceites: excelente.

Resistencia a los ataques químicos: excelente.

Resistencia a los rayos ultravioleta según EN 50618.

Resistencia al ozono según EN 50618.

Presencia de agua

Presencia de agua: AD8 sumergida.

Otros

Marcaje: metro a metro.

Opcional: antirroedores y antitermitas. Vida útil 30 años: según UNE-EN 60216-2

Condiciones de instalación

Al aire.

Enterrado.

Entubado.

Aplicaciones

Instalaciones solares fotovoltaicas.

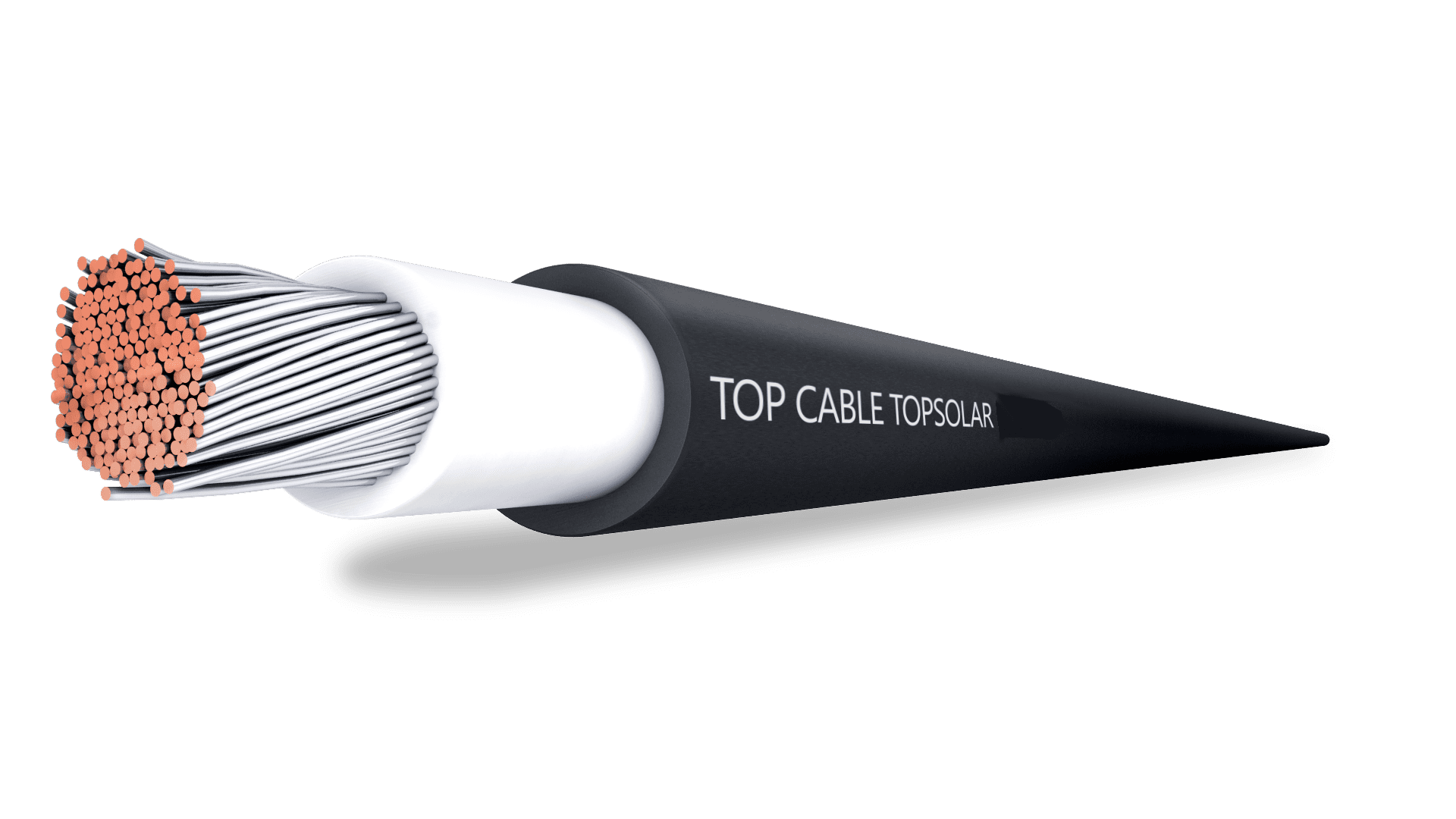

Diseño del cable TOPSOLAR PV DUAL H1Z2Z2-K

Conductor

Cobre electrolítico estañado, clase 5 (flexible) según UNE-EN 60228 e IEC 60228

Aislamiento

Goma libre de halógenos y de baja emisión de humos.

Aislamiento según tabla B1, Annexo B de norma EN 50618 e IEC 62930.

Cubierta

Goma flexible de baja emisión y libre de halógenos según tabla B1, Annexo B de norma EN 50618 e IEC 62930. Color rojo y negro.

DOWNLOAD DoP

BAJA TENSIÓN CA: 0,6/1kV · CC: 1,8 kV · UL2000V Type PV/RHW-2 · UL 600 V USE-2
No propagación de la llama según UNE-EN 60332-1 e IEC 60332-1
Temperatura máxima del conductor: 120ºC
EN 50618 / IEC 62930 / UTE C 32-502
Instalaciones solares fotovoltaicas
RETIE
Vida útil 30 años: Según UNE-EN 60216-2

Especificaciones de cable

Características frente al fuego

Baja emisión de gases corrosivos UNE-EN 60754-2 y IEC 60754-2.
Baja emisión de humos según UNE-EN 61034 e IEC 61034. Transmitancia luminosa > 60%.
Libre de halógenos según UNE-EN 60754-1 y IEC 60754-1
No propagación de la llama según UNE-EN 60332-1 e IEC 60332-1.
No propagación del incendio: según EN 50399.

Características eléctricas

BAJA TENSIÓN CA: 0,6/1kV · CC: 1,8 kV · UL2000V Type PV/RHW-2 · UL 600 V USE-2
Tensión nominal:CA: 0,6/1kV · CC: 1,8 kV ·UL2000V Type PV/RHW-2 · UL 600 V USE-2

Características mecánicas

Radio de curvatura:4 x Ø exterior hasta 8 mm de Ø, 5 x Ø exterior entre 8 y 12 mm y 6x Ø exterior a partir de 12 mm de Ø.
Resistencia a los impactos: AG2 Medio.

Características químicas

Resistencia a grasas y aceites: excelente.
Resistencia a los ataques químicos: excelente.
Resistencia a los rayos ultravioleta según EN 50618
Resistente al ozono según EN 50618

Características térmicas

Temperatura máxima del conductor: 120ºC.
Temperatura máxima en
cortocircuito:250ºC (máximo 5 s)
Temperatura mínima de servicio:-40ºC.

THERMAL PERFORMANCE

Maximum short-circuit temperature: 250ºC (max. 5 s).

MECHANICAL PERFORMANCE

Minimum bending radius: x5 cable diameter.

Presencia de agua

Presencia de agua: AD8 sumergida.

Otras propiedades

Condiciones de instalación

Al aire.
Enterrado.
Entubado.

Aplicaciones

Instalaciones solares fotovoltaicas.

CONSTRUCTION PRODUCT REGULATION

C_ca s1b, d2, a1

Certificados

CE
RETIE
RoHS
TÜV

Embalaje

Disponible en rollos con film retractilado (longitudes de 50 y 100 m) y bobinas.

Norma de referencia

EN 50618 / IEC 62930 / UTE C 32-502

Otros

Marcaje: metro a metro.
Vida útil 30 años:Según UNE-EN 60216-2

TOPSOLAR PV DUAL H1Z2Z2-K

Cable para instalaciones solares fotovoltaicas con certificación TÜV.
